Especificar a infraestrutura elétrica em imóveis comerciais acarreta grandes riscos. A falha do transformador, a incompatibilidade estrutural ou a não conformidade regulamentar causam diretamente tempos de inatividade catastróficos, graves riscos de segurança e atraso na ocupação. Engenheiros e gerentes de instalações equilibram constantemente a eficiência energética com códigos rígidos de segurança contra incêndio em ambientes internos, restrições espaciais e limites de carga estrutural. A avaliação de um transformador do tipo seco versus imerso em óleo requer uma abordagem estritamente técnica. A escolha correta depende inteiramente de variáveis específicas do projeto comercial, incluindo restrições de colocação, perfis de carga, metas de sustentabilidade e requisitos regulatórios locais. Este guia detalha os critérios de engenharia para ambos os tipos de transformadores. Você aprenderá como combinar os recursos do equipamento com as demandas exclusivas do seu edifício. Fornecemos parâmetros de engenharia acionáveis para garantir que sua infraestrutura elétrica suporte a estabilidade operacional de longo prazo sem comprometer a segurança dos ocupantes ou o projeto arquitetônico.
Segurança e posicionamento: Os transformadores do tipo seco são o padrão da indústria para aplicações comerciais internas devido às suas propriedades autoextinguíveis e à falta de líquidos combustíveis.
Eficiência e capacidade: Um transformador imerso em óleo geralmente oferece resfriamento superior, maiores capacidades de sobrecarga e melhor eficiência energética, tornando-o ideal para aplicações em campus comerciais externos de alta carga.
Impacto estrutural e logístico: As unidades cheias de óleo são significativamente mais pesadas, exigindo reforço estrutural robusto e aparelhamento complexo, enquanto as unidades secas são mais volumosas, porém mais leves, facilitando a logística de instalação interna.
Conformidade regulatória: A seleção é fortemente ditada pelos códigos de construção locais (por exemplo, NEC, NFPA), que impõem requisitos rígidos de abóbada e supressão de incêndio em unidades internas cheias de óleo.
Índice
Defina os requisitos básicos de engenharia antes de selecionar um transformador. Os edifícios comerciais apresentam desafios únicos em relação à segurança dos ocupantes, utilização do espaço e conformidade ambiental. Um transformador viável deve atender a parâmetros operacionais rigorosos e, ao mesmo tempo, integrar-se perfeitamente à infraestrutura da instalação. Você deve avaliar minuciosamente as condições do local para evitar reprojetos dispendiosos durante a fase de construção.
A instalação do transformador deve obedecer às normas elétricas e de segurança contra incêndio. As instalações internas exigem espaço adequado, medidas de proteção contra incêndio e conformidade com regulamentos como NEC e NFPA. Esses requisitos ajudam a reduzir os riscos de incêndio, proteger os ocupantes e garantir a operação segura do edifício.
O tamanho do transformador e os requisitos de segurança afetam o planejamento do espaço do edifício. Alguns transformadores a óleo precisam de salas, sistemas de ventilação e estruturas de contenção dedicadas à proteção contra incêndio. O planejamento adequado garante espaço suficiente para equipamentos, acesso para manutenção e necessidades futuras de operação.
Grandes transformadores requerem um planejamento estrutural cuidadoso antes da instalação. Os engenheiros devem considerar o carregamento do piso, as rotas de transporte e os métodos de elevação. Equipamentos pesados podem exigir estruturas reforçadas e ferramentas de manuseio especializadas para garantir entrega e posicionamento seguros.
Transformadores a óleo requerem sistemas de proteção para evitar danos ambientais causados por vazamentos de fluidos. A contenção secundária, os sistemas de controle de derramamentos e o planejamento adequado do local ajudam a reduzir os riscos de contaminação. O uso de fluidos e equipamentos de monitoramento adequados melhora a segurança operacional.
A seleção do transformador afeta a eficiência energética e o desempenho ambiental. Projetos eficientes reduzem as perdas de energia a longo prazo, enquanto materiais recicláveis, como cobre e alumínio, apoiam as metas de sustentabilidade. As instalações modernas consideram cada vez mais as escolhas de transformadores como parte das estratégias ESG e de construção ecológica.
A tecnologia do tipo seco utiliza ar e isolamento sólido para resfriamento. Estas unidades eliminam a necessidade de dielétricos líquidos. Esta escolha de design altera fundamentalmente a forma como o equipamento dissipa o calor e se integra em espaços comerciais. Eles dependem inteiramente da circulação de ar ambiente para manter temperaturas operacionais seguras.

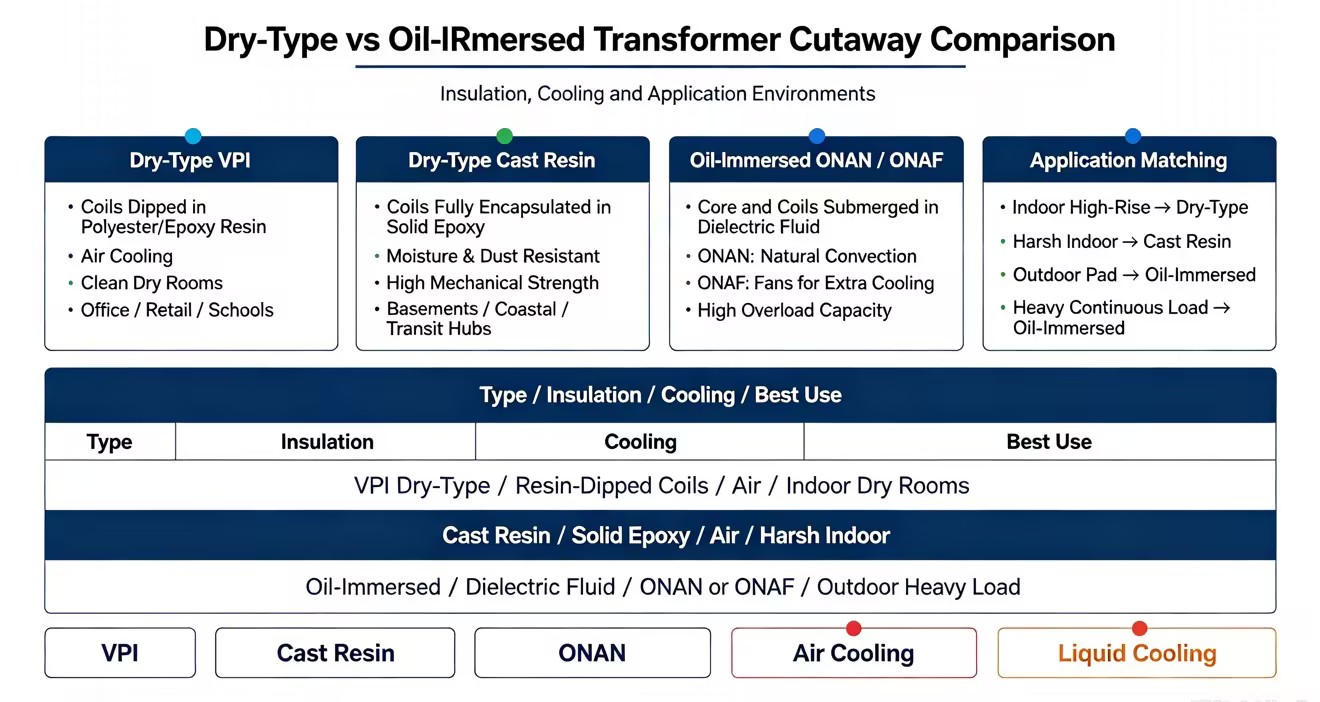

Os fabricantes utilizam dois métodos principais de construção para unidades do tipo seco. Os designs impregnados com pressão a vácuo (VPI) apresentam bobinas mergulhadas em poliéster ou resina epóxi. As unidades VPI funcionam bem em ambientes internos limpos e controlados. Os designs de resina fundida encapsulam as bobinas completamente em epóxi sólido sob vácuo. Esta fundição sólida oferece proteção superior contra umidade, poeira e vapores químicos. As unidades de resina fundida são excelentes em ambientes agressivos ou porões comerciais com alta umidade.
Recurso | VPI (Impregnado por Pressão de Vácuo) | Resina fundida |
|---|---|---|
Método de Isolamento | Bobinas mergulhadas em poliéster/resina epóxi | Bobinas totalmente encapsuladas em epóxi sólido |
Resistência Ambiental | Moderado; melhor para salas limpas e secas | Alto; resiste à umidade, poeira e produtos químicos |
Resistência Mecânica | Padrão | Superior; altamente resistente a forças de curto-circuito |
Aplicação Típica | Prédios de escritórios, espaços comerciais, escolas | Porões industriais, instalações costeiras, centros de trânsito |
As unidades do tipo seco dominam as aplicações comerciais internas. Prédios de escritórios altos dependem deles para distribuição de energia andar por andar, reduzindo a tensão perto da carga real. As subestações internas utilizam essas unidades para atender aos rígidos códigos de incêndio sem construir cofres caros. Os hospitais especificam tipos secos para garantir a segurança do paciente e eliminar riscos de vazamento de fluidos perto de ambientes estéreis. Os shoppings os implantam em armários elétricos apertados próximos aos espaços de varejo. A sua natureza autoextinguível torna-os a escolha padrão para estruturas fortemente ocupadas.
O resfriamento a ar apresenta desafios específicos de engenharia. A má dissipação de calor continua sendo um risco primário. O acúmulo de poeira e umidade pode degradar o isolamento sólido ao longo do tempo, causando rastreamento e eventuais curtos-circuitos.
Especifique as classificações de gabinete NEMA ou IP apropriadas com base no ambiente da sala para bloquear contaminantes transportados pelo ar.
Instale ventilação HVAC dedicada para manter a temperatura ambiente elétrica da sala abaixo de 40°C.
Implemente um cronograma de manutenção rigoroso para aspirar anualmente a poeira dos canais de resfriamento.
Aumente a capacidade do transformador ou especifique ventiladores de resfriamento de ar forçado (classificação FA) para projetos de alta altitude para combater a densidade de ar mais fina.
Instale pára-raios para proteger o isolamento sólido contra picos de tensão transitórios.

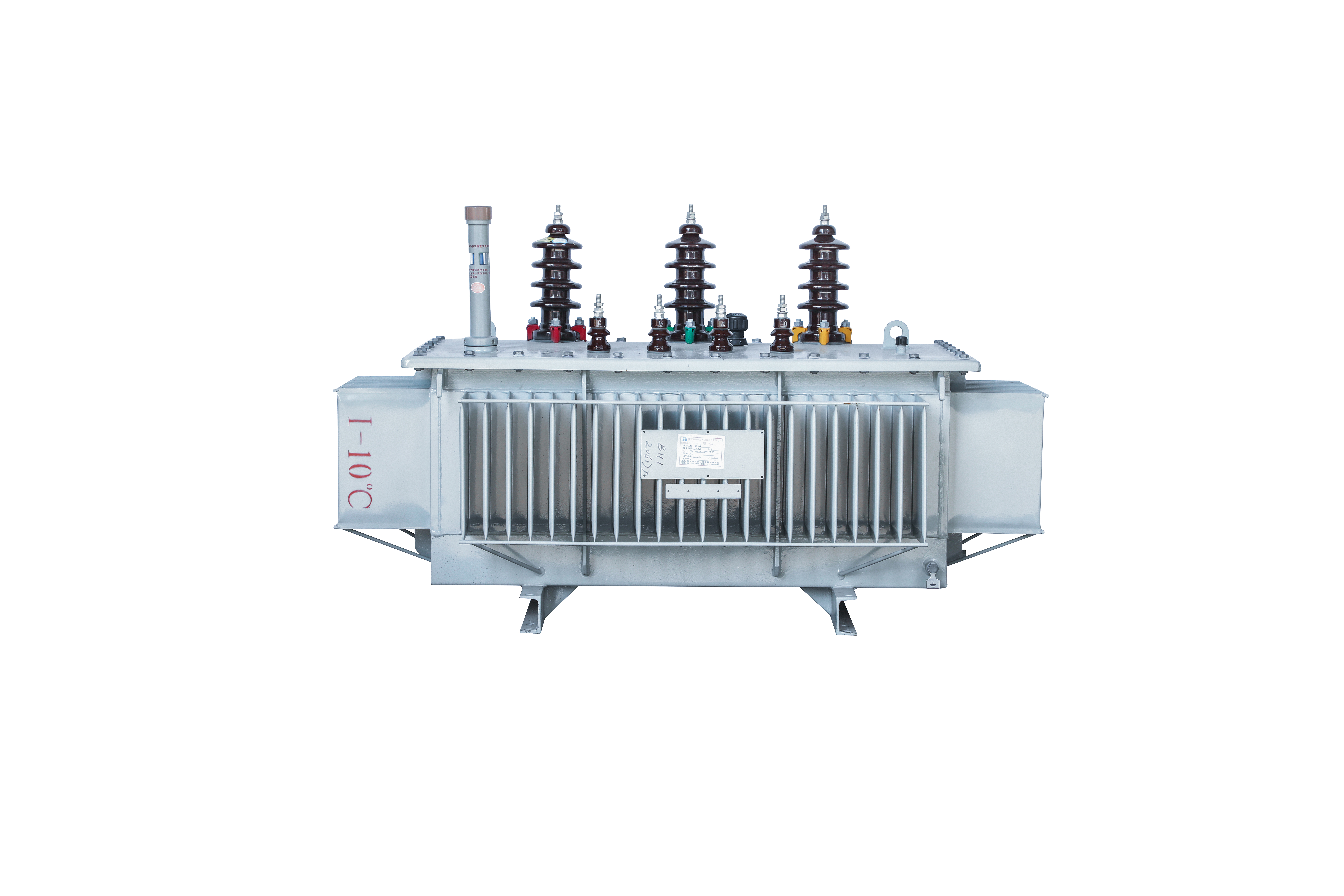

Um transformador imerso em óleo utiliza fluidos líquidos como refrigerante e isolante dielétrico. O núcleo e as bobinas ficam totalmente submersos em um tanque selado. Este meio líquido fornece gerenciamento térmico e isolamento elétrico excepcionais, permitindo designs de núcleo altamente compactos.
Os transformadores imersos em óleo usam resfriamento líquido para gerenciar cargas de maior potência. Sistemas como ONAN e ONAF transferem o calor dos componentes internos de forma mais eficiente do que o resfriamento a ar. Isso permite que os transformadores a óleo lidem com sobrecargas temporárias, grandes demandas de HVAC e cargas industriais contínuas com melhor estabilidade térmica.
Os transformadores imersos em óleo são comumente instalados ao ar livre para grandes sistemas de distribuição de energia. Eles são amplamente utilizados em campi comerciais, data centers, parques industriais e instalações logísticas onde são necessárias alta eficiência e grande capacidade.
Os transformadores a óleo oferecem excelente desempenho, mas requerem medidas de segurança adicionais devido ao fluido isolante. As soluções adequadas incluem o uso de fluidos resistentes ao fogo, a instalação de sistemas de contenção, o reforço das estruturas de instalação e a adição de equipamentos de proteção contra incêndio para reduzir os riscos operacionais.
A comparação dessas duas tecnologias requer uma análise detalhada das características físicas, operacionais e de manutenção. Cada tipo apresenta compensações de engenharia distintas que impactam diretamente o projeto das instalações e as operações de longo prazo.
As dimensões físicas determinam a viabilidade de instalação. As unidades cheias de líquido são significativamente mais pesadas devido à massa do fluido. No entanto, o seu resfriamento superior permite um núcleo interno mais compacto, resultando em um espaço total menor. Os tipos secos requerem gabinetes maiores para facilitar a circulação de ar adequada. Embora sejam mais volumosos, eles exercem muito menos carga morta nas estruturas dos edifícios. Este peso mais leve simplifica a colocação interna em andares superiores ou mezaninos suspensos.
Métrico (unidade padrão de 1.500 kVA) | Transformador tipo seco | Transformador Imerso em Óleo |
|---|---|---|
Peso total | Isqueiro (aproximadamente 7.000 libras) | Mais pesado (aproximadamente 10.000 libras) |
Pegada Física | Maior (requer ampla folga de ar) | Compacto (resfriamento de fluido denso) |
Carga Estrutural | Carga moderada no piso | Carregamento de ponto alto |
Tipo de gabinete | Chapa metálica ventilada | Tanque de aço pesado selado |
As necessidades de manutenção variam entre os tipos de transformador. Os transformadores do tipo seco requerem principalmente verificações visuais, limpeza de poeira e inspeção de ventilação. Os transformadores a óleo requerem manutenção mais detalhada, incluindo testes de óleo, verificações de vazamentos, análise de gases dissolvidos (DGA) e monitoramento das condições de isolamento para garantir confiabilidade a longo prazo.
A eficiência do transformador afeta os custos operacionais a longo prazo. Os transformadores imersos em óleo geralmente alcançam maior eficiência porque o resfriamento do óleo ajuda a reduzir a temperatura operacional e as perdas de energia. Os transformadores do tipo seco também atendem aos padrões de eficiência, mas podem apresentar perdas maiores durante cargas pesadas devido ao aumento do calor.
O controle de ruído é importante em edifícios comerciais e ocupados. Os transformadores cheios de óleo operam de forma mais silenciosa porque o fluido isolante absorve a vibração e reduz o zumbido do transformador. Os transformadores do tipo seco podem exigir isolamento de vibração adicional e tratamento acústico quando instalados perto de escritórios ou áreas sensíveis.
Os transformadores modernos podem ser conectados a sistemas BMS e SCADA para monitoramento em tempo real. As unidades do tipo seco geralmente usam sensores de temperatura para monitorar as condições da bobina, enquanto os transformadores cheios de óleo fornecem dados adicionais, como temperatura do óleo, pressão e níveis de gás. Esses sistemas de monitoramento ajudam a detectar problemas antecipadamente e oferecem suporte à manutenção preditiva.
A vida útil do transformador depende principalmente das condições de isolamento e do estresse térmico. Os transformadores do tipo seco normalmente duram cerca de 15 a 25 anos, enquanto os transformadores a óleo podem operar por 25 a 35 anos ou mais com manutenção adequada. A inspeção regular e o gerenciamento do resfriamento ajudam a prolongar a vida útil de ambos os tipos.
Selecionar o equipamento certo envolve equilibrar as prioridades concorrentes das instalações. Você deve pesar a eficiência espacial em relação ao gerenciamento de riscos e à escalabilidade futura. Cada decisão de engenharia acarreta impactos operacionais posteriores.
A colocação do transformador afeta tanto o desempenho quanto o projeto do edifício. As instalações externas geralmente favorecem os transformadores imersos em óleo porque economizam espaço interno e reduzem a carga de HVAC. As instalações internas geralmente usam transformadores do tipo seco porque apresentam menores riscos de incêndio e evitam requisitos complexos de contenção de óleo.
Os requisitos de seguro influenciam a seleção do transformador. Os transformadores cheios de óleo contêm fluido isolante, o que pode exigir sistemas adicionais de proteção e contenção contra incêndio. Os transformadores do tipo seco apresentam menores riscos de incêndio, facilitando a conformidade e reduzindo a necessidade de medidas de segurança especializadas.
A demanda futura de energia deve ser considerada durante a seleção do transformador. Os transformadores imersos em óleo geralmente fornecem melhor capacidade de sobrecarga e capacidade térmica para expandir cargas. Os transformadores do tipo seco podem exigir resfriamento adicional ou substituição quando os requisitos de energia do edifício aumentam significativamente.
As metas de sustentabilidade afetam as escolhas de transformadores modernos. Os transformadores do tipo seco oferecem fácil reciclagem de materiais, enquanto os transformadores a óleo exigem um gerenciamento cuidadoso de fluidos. O uso de fluidos de éster biodegradáveis pode melhorar o desempenho ambiental de transformadores cheios de líquido e atender aos requisitos de construção ecológica.
Execute as seguintes ações para finalizar sua seleção de transformador comercial:
Contrate um engenheiro elétrico licenciado para executar um estudo abrangente de carga da instalação, levando em consideração o carregamento futuro de veículos elétricos e expansões de HVAC.
Envie desenhos preliminares de posicionamento à autoridade local com jurisdição (AHJ) para verificar o código de incêndio e a conformidade com o salto.
Contrate um engenheiro estrutural para calcular as capacidades exatas de carga do piso e projetar os reforços de aço necessários para a sala de equipamentos designada.
Solicite modelos detalhados de eficiência energética e dados de rejeição de calor aos fabricantes de equipamentos para dimensionar adequadamente o sistema de ventilação elétrica da sala.
R: Sim, mas exige conformidade rigorosa com os códigos NEC e NFPA. Você deve construir um cofre dedicado e resistente ao fogo, com ventilação, drenagem e portas anti-explosão especializadas. O uso de líquidos menos inflamáveis, como fluidos de ésteres naturais, às vezes pode reduzir esses requisitos de abóbadas, mas a aprovação local da AHJ é sempre obrigatória antes da instalação.
R: Uma unidade do tipo seco normalmente dura de 15 a 25 anos. Contaminantes transportados pelo ar e estresse térmico degradam gradualmente o isolamento sólido ao longo do tempo. Uma unidade cheia de líquido geralmente dura de 25 a 35 anos ou mais. O fluido protege o núcleo da oxidação e proporciona gerenciamento térmico superior, prolongando significativamente a vida operacional do equipamento.
R: As unidades cheias de líquido são significativamente mais pesadas devido à massa do fluido. Isto requer reforço estrutural robusto, bases de concreto espessadas e equipamento de guindaste para serviço pesado. As unidades do tipo seco são mais leves, exercendo menos carga permanente nos pisos. Isso torna os tipos secos muito mais fáceis de instalar em níveis superiores ou mezaninos comerciais suspensos, sem grandes atualizações estruturais.
R: Sim. As unidades cheias de líquido usam o fluido e o tanque de aço pesado para amortecer o ruído de vibração do núcleo. Os tipos secos não possuem esse amortecimento acústico. Quando instalados em ambientes internos próximos a espaços comerciais ocupados, os tipos secos geralmente exigem almofadas especializadas de isolamento de vibração e gabinetes tratados acusticamente para evitar que zumbidos perturbadores cheguem aos ambientes de escritório.
R: Unidades cheias de líquido requerem significativamente mais manutenção. Os técnicos devem realizar regularmente Análise de Gás Dissolvido (DGA), coletar amostras do fluido e inspecionar a contenção secundária em busca de vazamentos. Os tipos secos requerem manutenção mínima, geralmente limitada a inspeções visuais, verificação de ventiladores e aspiração de poeira das bobinas durante cortes de energia programados nas instalações.
R: As diretrizes da NFPA limitam estritamente os líquidos combustíveis em estruturas de vários andares para evitar incêndios catastróficos e propagação de fumaça. Como os tipos secos usam isolamento sólido autoextinguível e não contêm líquidos, eles atendem facilmente aos códigos de incêndio internos. As unidades cheias de líquido são geralmente restritas a áreas externas ou abóbadas subterrâneas fortemente fortificadas para garantir a segurança dos ocupantes.
