A seleção do dispositivo de proteção de circuito correto determina a segurança, a confiabilidade e a conformidade com o código de qualquer sistema de distribuição elétrica. A especificação do tipo de disjuntor errado leva a graves consequências em campo. Subespecificar os riscos de falhas catastróficas de equipamentos, arcos elétricos e incêndios em instalações. A especificação excessiva desperdiça espaço valioso no painel e complica a instalação. Engenheiros e gerentes de instalações devem avaliar os requisitos de carga, os níveis de corrente de falha, a seletividade do sistema e os fatores ambientais para fazer uma seleção baseada em evidências. Este guia fornece uma estrutura técnica para avaliar as opções MCCB versus MCB para garantir proteção ideal em vários ambientes de instalação. Examinaremos limites de carga contínua, capacidades de interrupção e requisitos de integração física.
Limites de capacidade de corrente: Os MCBs são estritamente projetados para aplicações de corrente mais baixa (normalmente até 125A), enquanto os MCCBs suportam cargas pesadas (até 2.500A ou mais).
Classificações de interrupção: Os MCCBs oferecem capacidades de interrupção de curto-circuito significativamente mais altas (até 100kA+), tornando-os obrigatórios perto de fontes de energia com altas correntes de falta prospectivas.
Ajustabilidade de desarme: Ao contrário dos MCBs, que possuem configurações de desarme fixas, os MCCBs modernos apresentam unidades de desarme termomagnéticas ou eletrônicas ajustáveis para coordenação precisa do sistema.
Capacidades de tensão e CC: Os MCCBs são projetados para lidar com tensões operacionais mais altas (até 1.000 Vca/1.500 Vcc), tornando-os essenciais para energia renovável e aplicações industriais pesadas.
Conformidade com os padrões: Os MCBs geralmente se alinham com a IEC 60898 (doméstica/comercial leve) ou IEC 60947-2, enquanto os MCCBs aderem estritamente aos padrões mais rigorosos IEC 60947-2 ou UL 489 para aplicações industriais.
Índice
Um disjuntor miniatura (MCB) é um dispositivo eletromecânico compacto projetado para proteger circuitos de baixa tensão e corrente contra sobrecargas e curtos-circuitos. Normalmente você encontrará esses dispositivos em quadros de distribuição finais, protegendo circuitos ramificados individuais. Eles operam usando um sistema de mecanismo duplo simples e altamente confiável. Uma tira bimetálica dobra-se sob condições de sobrecarga sustentada para fornecer proteção térmica. Uma bobina eletromagnética reage instantaneamente a enormes picos de corrente para fornecer proteção magnética.
A característica definidora de um MCB é a sua natureza de viagem fixa. O fabricante pré-calibra o limite de disparo, o que significa que os ajustes de campo são impossíveis. Este design mantém a unidade compacta e altamente padronizada. Os MCBs utilizam um sistema modular de montagem em trilho DIN. Os eletricistas os encaixam rapidamente nos painéis de distribuição, facilitando a instalação rápida e a substituição simples. As calhas de arco internas são relativamente pequenas, projetadas especificamente para extinguir arcos de baixa energia gerados por falhas de circuitos ramificados padrão.

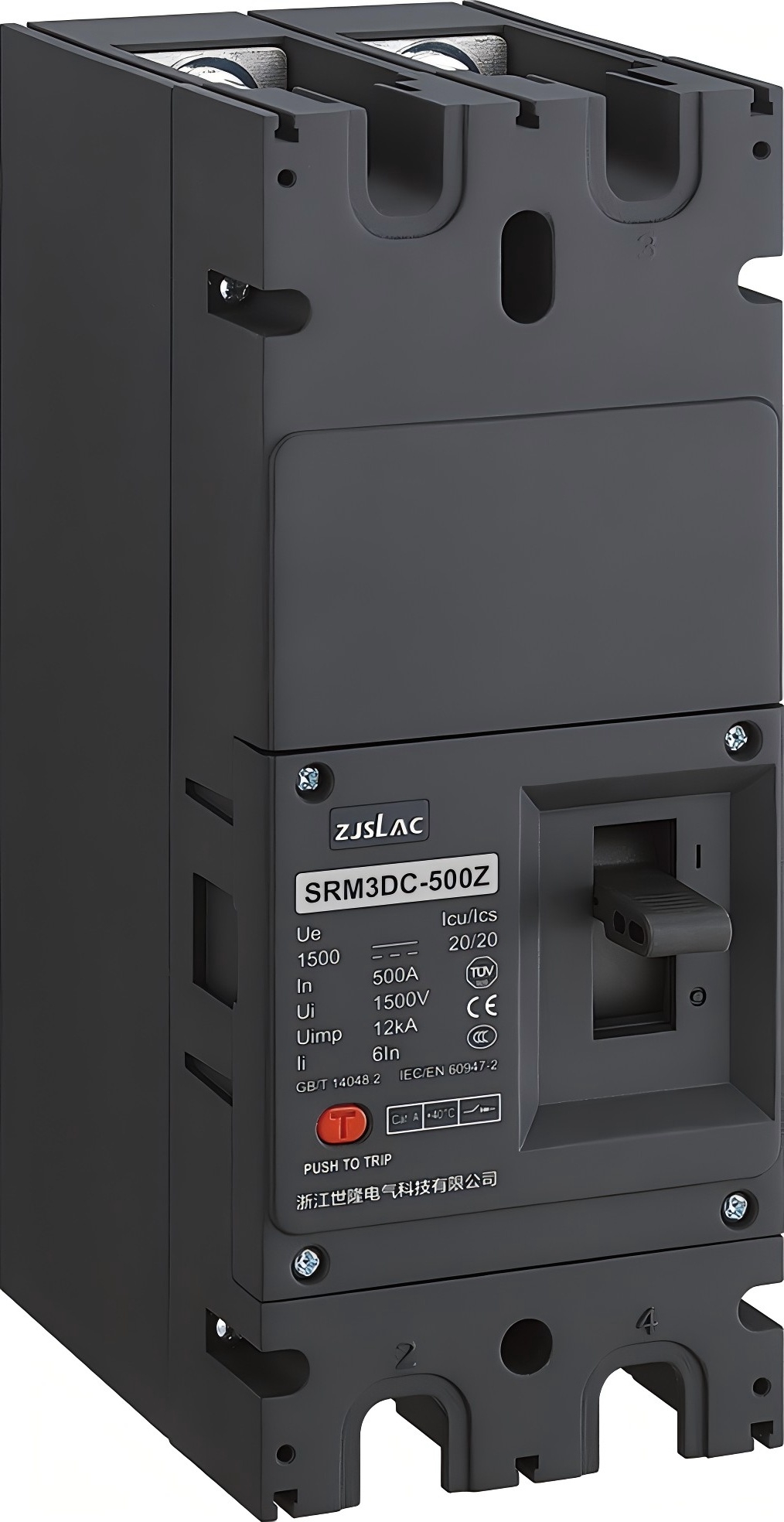

Um disjuntor em caixa moldada ( MCCB ) serve como um dispositivo de proteção resistente envolto em um material isolante moldado durável, normalmente um plástico termofixo ou resina de vidro-poliéster. Este invólucro robusto oferece excepcional resistência dielétrica e estabilidade mecânica. Ele permite que o disjuntor interrompa com segurança correntes de falta massivas sem se desintegrar. Os engenheiros especificam esses dispositivos para alimentadores de energia principais, máquinas pesadas e grandes quadros de distribuição comercial.
Ao contrário dos seus homólogos em miniatura, estes disjuntores oferecem imensa flexibilidade. Muitas unidades apresentam unidades de disparo intercambiáveis. Você pode atualizar ou modificar os parâmetros de proteção sem substituir toda a estrutura do disjuntor. Eles suportam recursos avançados de proteção, incluindo configurações de sobrecarga ajustáveis, atrasos de curto-circuito personalizáveis e detecção integrada de falta à terra. Esta adaptabilidade os torna indispensáveis para redes elétricas complexas que exigem coordenação precisa. Os componentes internos incluem contatos de cobre maciços e extensas câmaras de extinção de arco projetadas para esticar, resfriar e dissipar plasma de alta energia.
O diferenciador mais imediato entre estes dois dispositivos é a sua faixa de corrente operacional. MCBs são dispositivos estritamente de baixa corrente. Os tamanhos de quadro padrão variam de 0,5A a 125A. Isso os torna perfeitamente adequados para circuitos de iluminação, tomadas de parede padrão e pequenos motores monofásicos. Os disjuntores em caixa moldada cobrem um amplo espectro, começando em torno de 15A e aumentando até 2.500A ou mais. Eles preenchem a lacuna entre a proteção do circuito derivado e os enormes disjuntores abertos usados nos quadros principais.
Cálculos de carga contínua determinam os requisitos básicos para qualquer dispositivo. Os códigos elétricos geralmente exigem que os disjuntores sejam dimensionados para 125% da carga contínua. Se a carga contínua calculada para um subpainel for 150A, um MCB será imediatamente desqualificado. Você deve especificar um dispositivo de caixa moldada maior. O perfil de carga preciso evita disparos indesejados e garante que os contatos internos não superaqueçam durante a operação normal. Cargas de alta amperagem geram calor significativo nas conexões dos terminais, exigindo terminais maiores e capacidades superiores de dissipação térmica encontradas em estruturas de caixa moldada.

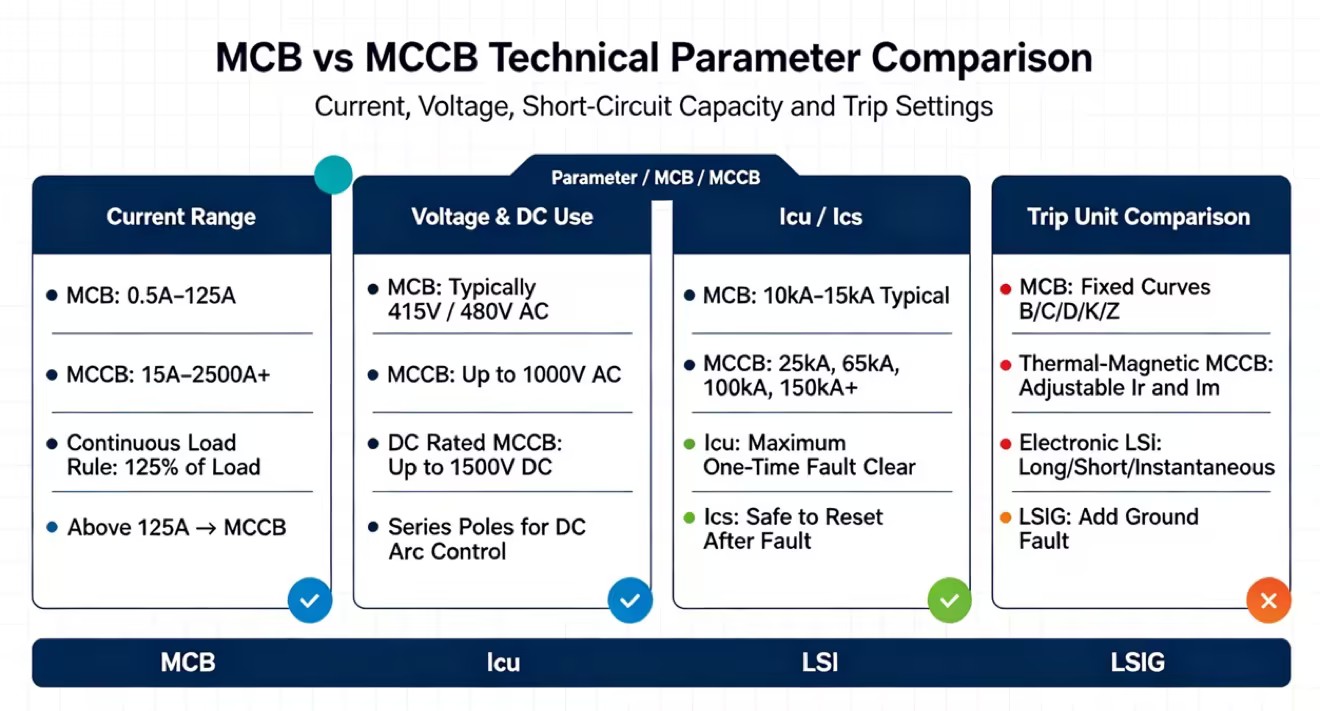

Especificação | Disjuntor Miniatura (MCB) | Disjuntor em caixa moldada (MCCB) |
|---|---|---|
Corrente Contínua (In) | 0,5A a 125A | 15A a 2500A+ |
Tamanhos de quadro disponíveis | Perfil DIN padronizado | Vários tamanhos de quadro (100A, 250A, 400A, 800A, etc.) |
Capacidade do terminal | Até 50 mm² (1/0 AWG) | Até vários condutores de 500 kcmil por fase |
Dissipação Térmica | Baixo a moderado | Alto (Projetado para cargas contínuas pesadas) |
Os requisitos de tensão são um fator importante na seleção de disjuntores. Os MCBs são comumente usados para sistemas CA de baixa tensão, enquanto os MCCBs suportam aplicações de alta tensão e redes industriais maiores. Para sistemas CC, como energia solar, armazenamento de bateria e carregamento de veículos elétricos, são necessários disjuntores especializados com classificação CC, pois os arcos CC são mais difíceis de interromper com segurança.
A capacidade de curto-circuito determina quanta corrente de falta um disjuntor pode interromper com segurança. Os MCBs são adequados para ambientes com baixas correntes de falta, enquanto os MCCBs fornecem capacidade de interrupção muito maior para aplicações industriais. A seleção do disjuntor correto requer o cálculo da corrente de falha disponível para garantir uma operação segura durante falhas elétricas.
Os MCBs usam curvas de disparo fixas, como os tipos B, C e D, tornando-os adequados para cargas padrão com características de corrente previsíveis. Os MCCBs fornecem configurações de disparo ajustáveis que permitem aos engenheiros controlar a proteção contra sobrecarga e curto-circuito. Essa flexibilidade ajuda a melhorar a coordenação do sistema e protege equipamentos industriais complexos com mais precisão.
Tipo de unidade de viagem | Recursos de ajuste | Melhor Aplicação |
|---|---|---|
Térmico-Magnético Fixo (MCB) | Nenhum. Calibrado de fábrica para curvas específicas (B, C, D). | Iluminação, receptáculos, pequenas cargas estáticas. |
Térmico-Magnético Ajustável | Mostrador térmico ajustável (Ir) e mostrador magnético (Im). | Alimentadores industriais padrão, proteção básica do motor. |
Eletrônico (LSI) | Configurações digitais precisas para pickup/atraso de longa duração, curta duração e instantâneo. | Quadros principais, esquemas de coordenação complexos. |
Eletrônico com Falta à Terra (LSIG) | Adiciona configurações ajustáveis de pickup e atraso de falta à terra. | Infraestrutura crítica, data centers, redes hospitalares. |
O número de pólos depende do sistema de energia e dos requisitos da aplicação. Os MCBs estão disponíveis nas versões 1P, 2P, 3P e 4P para circuitos residenciais e comerciais leves. Os MCCBs são usados principalmente em configurações 3P e 4P para sistemas de energia industriais, motores grandes e equipamentos pesados. A seleção correta do pólo garante isolamento adequado e proteção segura do circuito.
Os MCBs apresentam um design compacto de trilho DIN, tornando-os ideais para aplicações onde o espaço do painel é limitado. Os MCCBs requerem maior espaço de instalação e montagem em painel mais resistente devido à sua maior capacidade de corrente e cabos maiores. A folga adequada também é necessária para lidar com segurança com o calor e a energia do arco durante condições de falha.
Os MCBs são adequados para edifícios residenciais, circuitos ramais comerciais, sistemas de iluminação, pequenos eletrodomésticos e equipamentos de baixa potência. Eles fornecem proteção simples e confiável onde a carga é estável e o nível de curto-circuito é relativamente baixo. Seu design compacto em trilho DIN também torna a instalação e a substituição rápidas e convenientes.
Os MCCBs são projetados para aplicações de maior potência, como alimentadores principais, máquinas industriais, grandes sistemas HVAC e distribuição de energia comercial. Eles oferecem classificações de corrente mais altas, proteção contra falhas mais forte e configurações de disparo ajustáveis. Os MCCBs também são ideais para sistemas que exigem coordenação avançada, monitoramento remoto ou integração com sistemas de gerenciamento predial.
Os MCBs são projetados para proteção básica de circuitos e operação ocasional. A comutação frequente pode desgastar seus mecanismos internos e contatos. Os MCCBs utilizam carcaças mais resistentes, componentes maiores e materiais de contato duráveis, permitindo-lhes lidar com cargas mais altas e mais operações mecânicas. Eles são adequados para sistemas de energia principais e aplicações industriais exigentes.
Os MCBs geralmente são substituídos diretamente quando falham porque são selados e calibrados de fábrica. Os MCCBs exigem inspeções e testes regulares para garantir uma proteção confiável. A manutenção pode incluir testes de desarme, verificações de contato e testes de isolamento, especialmente para sistemas de alta corrente onde a falha pode causar grandes paralisações.

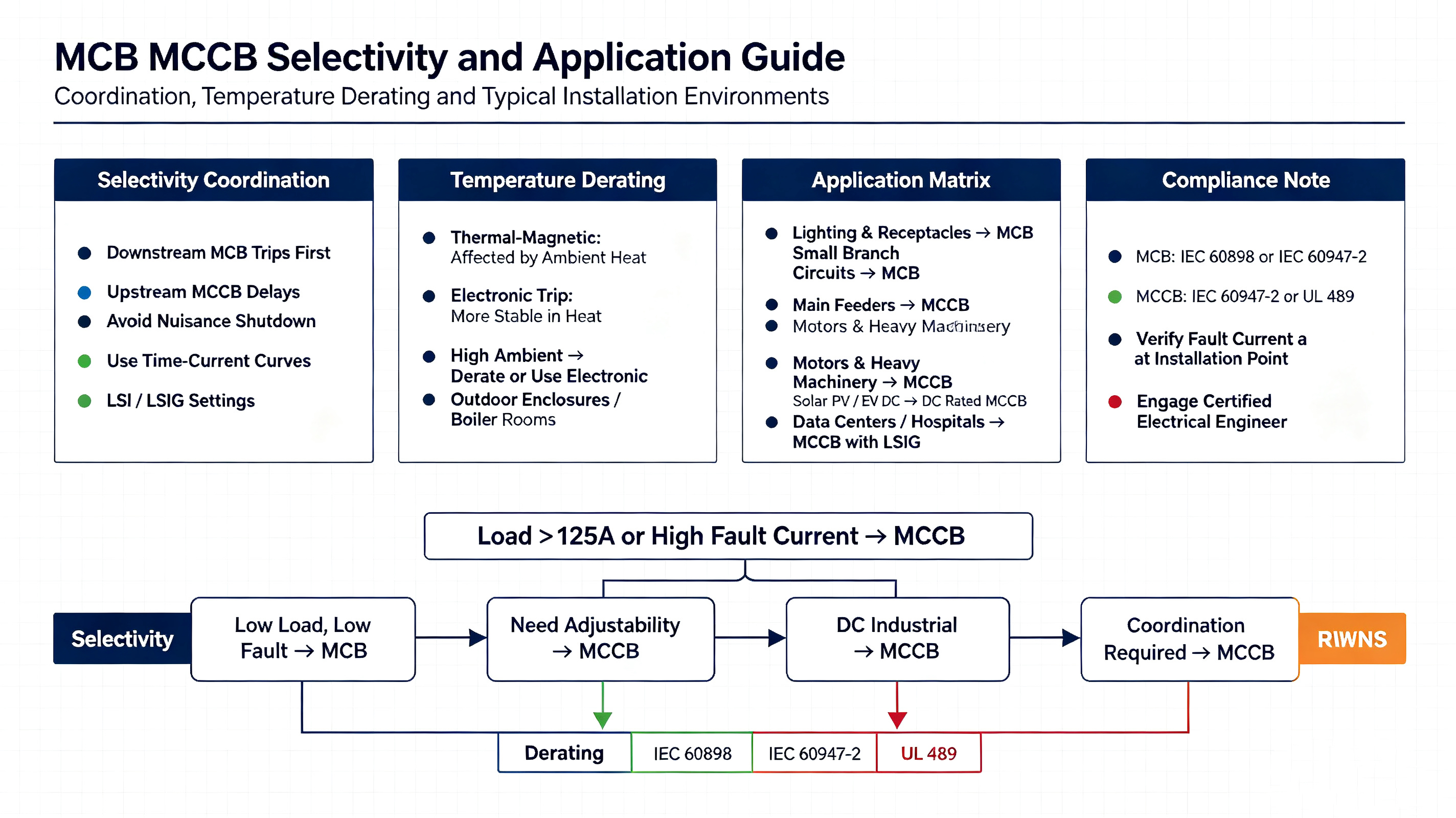

A coordenação adequada evita quedas de energia desnecessárias. Quando ocorre uma falta, o disjuntor mais próximo do problema deve disparar primeiro, enquanto os disjuntores a montante permanecem ativos. Configurações de desarme ajustáveis e atrasos de tempo nos MCCBs ajudam a criar essa sequência de proteção. Isso permite que o sistema isole falhas rapidamente enquanto mantém o restante da instalação funcionando.
Os disjuntores podem ser afetados pela temperatura ambiente. Os disjuntores termomagnéticos tradicionais podem desarmar muito cedo em ambientes quentes porque o calor altera a resposta da tira bimetálica. Para condições extremas, os disparadores eletrônicos fornecem proteção mais estável medindo diretamente a corrente e reduzindo erros relacionados à temperatura.
Os sistemas elétricos modernos geralmente exigem monitoramento e controle remotos. Os MCBs fornecem funções básicas de status, enquanto os MCCBs suportam acessórios avançados, como disparos de derivação, relés de subtensão e operadores motorizados. Esses recursos permitem operação remota, desligamento de emergência e integração com sistemas prediais inteligentes.
A escolha do padrão correto garante segurança elétrica e operação confiável. Os MCBs são comumente usados em aplicações residenciais e comerciais leves seguindo padrões como IEC 60898. Os sistemas industriais exigem dispositivos de proteção mais fortes que atendam a padrões como IEC 60947-2 ou UL 489 para níveis de falha mais elevados e ambientes exigentes.
A escolha entre estes dois dispositivos de proteção é ditada por duras restrições de engenharia. Requisitos de carga contínua, correntes de falha potenciais, condições ambientais e a necessidade de coordenação do sistema formam os limites técnicos de sua seleção. A compreensão desses parâmetros garante que seu sistema de distribuição elétrica permaneça seguro, confiável e em conformidade com os códigos.
Ao selecionar dispositivos, aplique uma árvore lógica estrita. Padrão para disjuntores miniatura para circuitos de ramificação final abaixo de 125A com níveis de falha baixos (abaixo de 10kA) onde curvas de disparo fixas fornecem proteção adequada. Escale para disjuntores em caixa moldada para alimentadores principais, cargas superiores a 125 A, zonas de alta corrente de falta, aplicações de alta tensão/CC ou quando for necessário ajuste preciso de disparo e operação remota.
Para avançar com a especificação do seu projeto, execute as seguintes etapas:
Consulte o diagrama unifilar da instalação para mapear todos os dispositivos de proteção upstream e downstream.
Calcule a corrente de curto-circuito prospectiva exata no ponto específico de instalação do painel para determinar a classificação Icu necessária.
Avalie a temperatura ambiente do ambiente de instalação para decidir entre disparadores termomagnéticos ou eletrônicos.
Execute um estudo formal de seletividade usando software de coordenação para garantir que os dispositivos a jusante disparem antes da rede elétrica a montante.
Contate um engenheiro elétrico certificado para finalizar as especificações do disjuntor e verificar a conformidade do código.
R: Embora seja tecnicamente possível se o espaço do painel e o hardware de montagem permitirem, geralmente é desnecessário. Você só deve fazer esta atualização se a carga contínua do circuito tiver aumentado além de 125A ou se a corrente de falta potencial no painel tiver aumentado além da classificação de interrupção segura do disjuntor miniatura.
R: Os disjuntores miniatura padrão normalmente atingem no máximo 63A, 100A ou 125A, dependendo do fabricante específico e da linha de produtos. Se o seu cálculo de carga contínua exceder 125 A, você deverá fazer a transição para uma estrutura de caixa moldada para garantir uma operação segura e compatível.
R: Os disjuntores CA padrão não podem interromper arcos CC com segurança. Embora existam disjuntores miniatura especializados com classificação CC para pequenos painéis solares residenciais, sistemas solares fotovoltaicos de alta capacidade e sistemas de armazenamento de bateria exigem disjuntores em caixa moldada com classificação CC especificamente projetados, capazes de lidar com até 1.500 Vcc.
R: Sim. Os disjuntores em caixa moldada, especialmente os modelos de alta amperagem com unidades de disparo eletrônicas, exigem testes periódicos de injeção primária ou secundária e exercícios mecânicos para garantir a confiabilidade. Os disjuntores miniatura são geralmente considerados livres de manutenção e são simplesmente substituídos em caso de falha.
R: As unidades termomagnéticas usam uma tira bimetálica física e uma bobina eletromagnética para detectar sobrecargas e curtos-circuitos. As unidades eletrônicas usam transformadores de corrente e microprocessadores para detecção de corrente altamente precisa. As unidades eletrônicas oferecem ampla capacidade de ajuste e são imunes às flutuações da temperatura ambiente.
R: Se a corrente de falha calculada no painel exceder 10kA a 15kA, um disjuntor miniatura provavelmente não conseguirá eliminar a falha com segurança, causando potencialmente uma explosão ou incêndio. Isso exige o uso de um disjuntor em caixa moldada com classificação Icu mais alta para interromper com segurança a corrente massiva.
