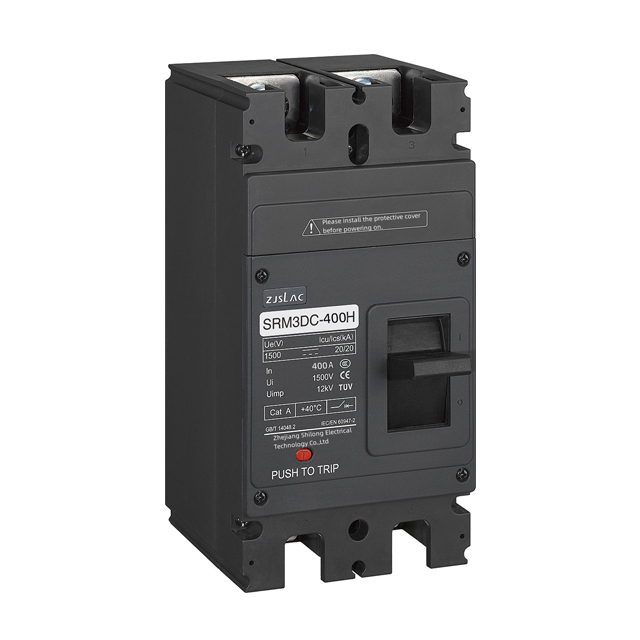

A escala exponencial de sistemas solares fotovoltaicos (PV) comerciais e de escala pública aumentou a necessidade crítica de proteção contra sobrecorrente precisa e à prova de falhas. Especificar o tipo errado de proteção de circuito – especificamente, a aplicação incorreta de componentes de corrente alternada (CA) em aplicações de corrente contínua (CC) – é a principal causa de arcos elétricos catastróficos, incêndios em equipamentos e tempo de inatividade do sistema em instalações solares. Os técnicos de campo frequentemente encontram caixas combinadoras derretidas resultantes desse exato descuido de engenharia. A corrente contínua se comporta de maneira fundamentalmente diferente da corrente alternada sob condições de falha, sem o cruzamento natural de zero que a CA depende para extinguir arcos elétricos.
Para garantir a longevidade do sistema, a segurança e a conformidade com o código, os engenheiros e projetistas de sistemas devem compreender a mecânica física distinta, os critérios de avaliação e as zonas de implantação ao escolher um disjuntor em caixa moldada CA vs CC para arquiteturas de energia solar. A seleção adequada de componentes impacta diretamente a segurança operacional de todo o array. Você não pode confiar em práticas elétricas legadas ao lidar com cadeias solares de alta tensão. Examinaremos os principais princípios de engenharia que separam esses dispositivos, como avaliar suas especificações e onde implantá-los de maneira eficaz em seu diagrama unifilar.
Design ditado pela física: Os disjuntores CA dependem de pontos naturais de cruzamento de zero para extinguir arcos, enquanto os disjuntores CC exigem explosões magnéticas especializadas, calhas de arco alongadas e pólos conectados em série para forçar a extinção do arco.
Estrita não intercambialidade: Nunca use um MCCB CA padrão em um circuito solar CC; isso garante a falha sob condições de falha devido ao arco sustentado.
Posicionamento estratégico: Os disjuntores em caixa moldada CC protegem as cadeias fotovoltaicas, as caixas combinadoras e o armazenamento da bateria, enquanto os MCCBs CA protegem a saída do inversor e a interconexão da rede.
Conformidade regulatória: A seleção de componentes deve aderir estritamente aos padrões específicos de PV, principalmente UL 489B e IEC 60947-2, para garantir a operação segura sob tensões ambientais e elétricas extremas.
Índice
Os disjuntores protegem os sistemas elétricos interrompendo correntes de falha perigosas. Quando os contatos abrem durante um curto-circuito, um arco elétrico se forma entre eles. O disjuntor deve controlar e extinguir rapidamente este arco para isolar a falta com segurança. O projeto do sistema de controle de arco depende se o circuito utiliza alimentação CA ou CC.
Os disjuntores CA se beneficiam do ponto de cruzamento zero natural da corrente alternada. Quando a corrente chega a zero, o arco perde sua fonte de energia e fica mais fácil de extinguir. O disjuntor só precisa resfriar e esticar o arco o suficiente para evitar que ele reinicie quando a tensão retornar.
Os circuitos CC não têm cruzamento natural por zero, portanto o arco continua a queimar após a separação dos contatos. Os disjuntores CA padrão não podem interromper com segurança CC de alta tensão porque o arco pode danificar contatos e componentes internos. Os disjuntores CC exigem projetos especiais, como câmaras de arco mais fortes e sistemas de ruptura magnética, para interromper com segurança o fluxo contínuo de corrente.
A interrupção segura de correntes solares CC de alta tensão requer uma engenharia interna agressiva. Um disjuntor em caixa moldada CC não espera por um cruzamento por zero que nunca chegará. Ele ataca ativamente o arco. Os fabricantes utilizam tecnologias mecânicas e magnéticas específicas para esticar, resfriar e sufocar o plasma até que a tensão necessária para sustentar o arco exceda a tensão disponível do sistema. A arquitetura interna destes dispositivos reflete as severas demandas de corrente contínua contínua.

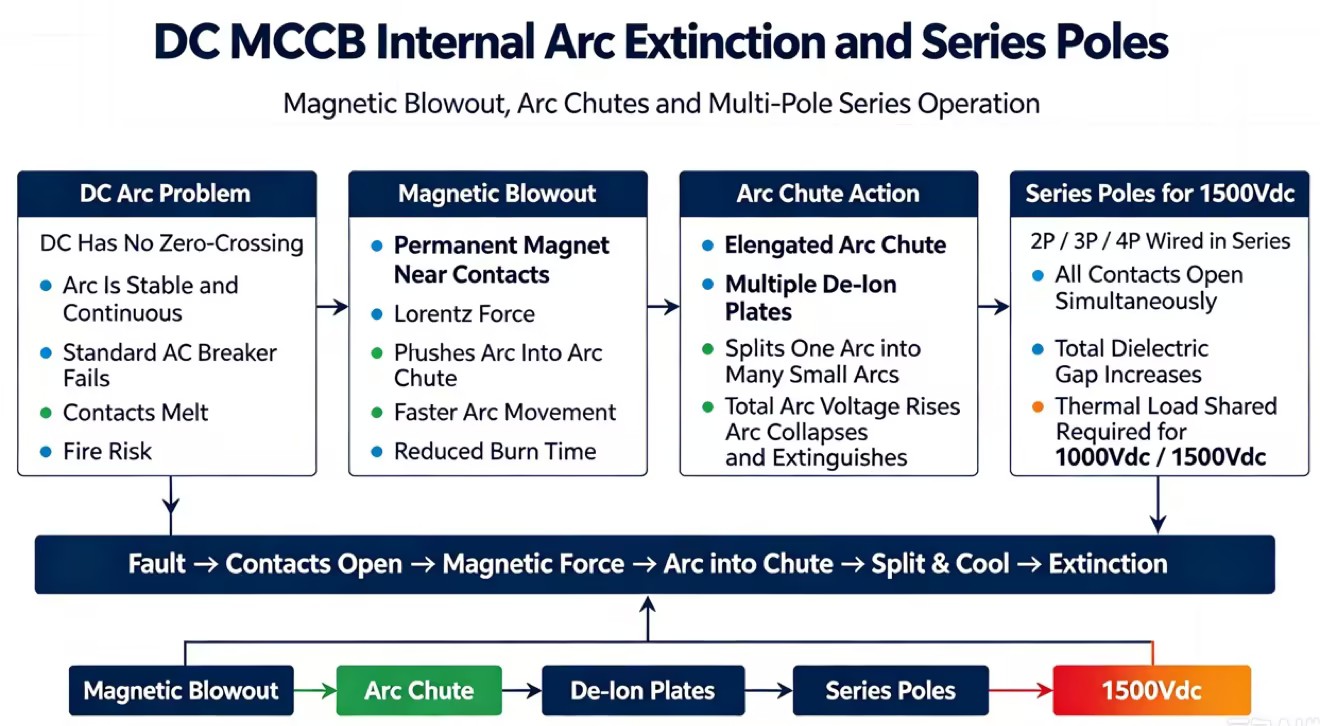

Os disjuntores CC usam tecnologia avançada de controle de arco para interromper com segurança a corrente de alta tensão. Os sistemas de explosão magnética empurram o arco para longe dos contatos e para dentro da calha do arco, onde as placas de metal se dividem e resfriam o arco até que ele desapareça. Este processo evita danos ao contato e permite que o disjuntor isole o circuito com segurança.
Os sistemas solares de alta tensão geralmente usam vários pólos do disjuntor conectados em série para melhorar a capacidade de interrupção do arco. Quando o disjuntor abre, cada pólo compartilha a tensão elétrica e cria lacunas de isolamento adicionais. Este projeto permite que os disjuntores CC lidem com segurança com aplicações de 1000 Vcc e 1500 Vcc.
A resposta rápida a falhas é crítica para a proteção CC. Os disjuntores CC usam mecanismos de mola de alta velocidade para separar rapidamente os contatos e reduzir a duração do arco. Materiais de contato duráveis, como ligas de prata e tungstênio, ajudam a evitar superaquecimento, soldagem e danos a longo prazo durante interrupções repetidas de falhas.
A seleção de um disjuntor CC requer a correspondência das especificações do dispositivo com os requisitos do sistema solar. Os engenheiros devem avaliar cuidadosamente a classificação de tensão, a capacidade de interrupção e a tecnologia de disparo para garantir uma proteção segura e confiável.
Os disjuntores CC para sistemas solares devem corresponder à tensão e corrente máximas geradas pelo painel fotovoltaico. Os engenheiros precisam calcular a tensão de string mais alta possível sob condições de baixa temperatura e selecionar um disjuntor com uma classificação acima deste valor. O dimensionamento adequado evita falhas no isolamento e melhora a segurança do sistema.
A capacidade de interrupção define a corrente máxima de falta que um disjuntor pode interromper com segurança. Valores importantes incluem Icu e Ics, que indicam a capacidade do disjuntor de lidar com condições de falta e continuar operando. O disjuntor selecionado deve corresponder à corrente de falha disponível do sistema fotovoltaico ou da fonte de energia.
Os disjuntores CC geralmente usam unidades de disparo termomagnéticas para proteção confiável contra sobrecarga e curto-circuito. A proteção térmica lida com sobrecargas de longo prazo, enquanto a proteção magnética responde a falhas repentinas. Os disparadores eletrônicos oferecem mais recursos de ajuste e monitoramento, mas são menos comuns para aplicações PV DC diretas.
O projeto de aterramento de um sistema solar afeta a seleção do disjuntor. Os sistemas aterrados geralmente interrompem apenas condutores não aterrados, enquanto os sistemas flutuantes exigem disjuntores que possam desconectar condutores positivos e negativos para isolamento completo e proteção segura contra falhas.
A direção do fluxo da corrente determina o tipo correto de disjuntor. Os sistemas fotovoltaicos geralmente usam disjuntores direcionais porque a corrente flui dos painéis para os inversores. Os sistemas de armazenamento de bateria requerem disjuntores bidirecionais porque a corrente pode fluir durante as operações de carga e descarga.
Dimensão Avaliação | Disjuntor em caixa moldada DC | Disjuntor em caixa moldada AC |
|---|---|---|
Método de extinção de arco | Explosões magnéticas e rampas de arco alongadas | Baseia-se em pontos naturais de cruzamento de zero |
Classificações de tensão típicas | 1000Vcc a 1500Vcc | 480Vca a 800Vca |
Configuração do Pólo | Vários polos conectados em série | Paralelo padrão de 3 ou 4 pólos |
Preferência de Unidade de Viagem | Térmico-Magnético (Robusto em calor intenso) | Eletrônico/Microprocessador (alta precisão) |
Direção do fluxo atual | Direcional (PV) ou Bidirecional (BESS) | Bidirecional por padrão |
A seleção do disjuntor depende da localização dentro do sistema solar. Os disjuntores CC são instalados antes do inversor para proteger os conjuntos fotovoltaicos e os sistemas de baterias, enquanto os disjuntores CA são instalados depois do inversor para proteção do lado da rede. A colocação correta e a rotulagem clara ajudam a evitar erros de instalação e a melhorar a segurança da manutenção.
Os MCCBs CC protegem conjuntos fotovoltaicos, caixas combinadoras e sistemas de armazenamento de bateria contra curtos-circuitos e permitem isolamento seguro para manutenção. Eles devem ser instalados em gabinetes adequados com gerenciamento de calor adequado. Durante a instalação, os técnicos devem verificar a polaridade, o torque de conexão, o espaçamento e a fiação em série correta para garantir uma operação confiável.
Os MCCBs CA são instalados entre a saída do inversor e o painel elétrico principal ou transformador. Eles protegem o lado da distribuição CA e coordenam-se com os sistemas de proteção da rede. Configurações adequadas de disparo e coordenação seletiva ajudam a isolar falhas sem desligar toda a instalação solar.
A seleção e instalação de disjuntores CC requer atenção cuidadosa aos padrões, ambiente e condições de aplicação. Mesmo um projeto elétrico correto pode falhar se os componentes selecionados não resistirem às condições do mundo real. A certificação adequada, o planejamento da instalação e a avaliação ambiental são essenciais para a confiabilidade do sistema solar a longo prazo.
Os disjuntores solares DC devem atender a padrões fotovoltaicos específicos. A UL 489B na América do Norte e a IEC 60947-2 para os mercados internacionais garantem que os disjuntores possam lidar com falhas CC de alta tensão, mudanças de temperatura e condições de sobrecarga. Sempre verifique as certificações exigidas antes da instalação.
Um erro comum é usar disjuntores CA em sistemas solares CC. Os disjuntores CA dependem do cruzamento de tensão por zero para interromper arcos elétricos, enquanto os sistemas CC exigem projetos especiais de extinção de arco. O uso de disjuntores CA inadequados em sistemas fotovoltaicos de alta tensão pode causar falhas graves de segurança.
As condições ambientais afetam o desempenho do disjuntor. Altas temperaturas dentro de gabinetes solares podem causar disparo incorreto, enquanto locais em grandes altitudes reduzem a capacidade de extinção de arco. Os engenheiros devem aplicar fatores de redução adequados com base na temperatura e na altitude de instalação.
Os disjuntores CC de alta tensão exigem planejamento antecipado devido aos tempos de produção mais longos e aos processos de fabricação especializados. A finalização antecipada das especificações ajuda a evitar atrasos no projeto e evita substituições inseguras de componentes durante a instalação.
Os disjuntores CC requerem inspeção regular porque arcos CC contínuos podem danificar gradualmente os contatos internos. A manutenção deve incluir verificações visuais, imagens térmicas, testes de resistência de contato e testes de operação mecânica para identificar problemas antes que ocorram falhas.
Audite seus diagramas unifilares atuais para verificar se todos os componentes a montante do inversor possuem uma classificação DC dedicada e certificação específica para PV.
Calcule a tensão máxima de circuito aberto (Voc) para seu local específico usando dados históricos de clima frio para especificar a classificação de tensão correta para seus disjuntores.
Implemente um cronograma obrigatório de testes de microohmímetros durante a manutenção anual para detectar precocemente a degradação dos contatos e evitar contatos soldados.
Atualize as especificações de aquisição para exigir a certificação UL 489B ou IEC 60947-2 para todas as novas instalações solares, rejeitando quaisquer disjuntores CA padrão com capacidade reduzida para uso CC.
R: Não. Os disjuntores CA dependem de cruzamentos de zero de tensão naturais para extinguir arcos elétricos. A corrente DC flui continuamente sem cruzamentos de zero. Um disjuntor CA instalado em um circuito CC não conseguirá extinguir o arco durante uma falta, causando queima contínua, contatos derretidos e incêndios catastróficos no equipamento.
R: A instalação de um disjuntor CC direcional ao contrário inverte a relação entre a corrente do arco e as explosões magnéticas internas. Em vez de empurrar o arco para dentro da calha para extingui-lo, a força magnética pode empurrar o arco para longe da calha, fazendo com que o disjuntor falhe destrutivamente.
R: Os disjuntores CC exigem calhas de arco alongadas, múltiplas placas de íons e conjuntos de ruptura magnética permanente para esticar fisicamente e resfriar arcos CC contínuos. Eles também freqüentemente conectam vários pólos em série. Esses componentes internos adicionais aumentam significativamente o tamanho físico e o peso do rompedor.
R: A fiação dos pólos em série divide a intensa carga térmica e aumenta a distância total do entreferro quando os contatos se abrem. Esta distância de intervalo combinada é obrigatória para interromper com segurança altas tensões, como 1000Vcc ou 1500Vcc, sem que o arco salte através de um único contato aberto.
R: UL 489 cobre disjuntores padrão para uso geral. UL 489B foi projetado especificamente para sistemas fotovoltaicos. Ele exige testes rigorosos para ciclos de temperaturas extremas, interrupção de arco CC de alta tensão e sobrecargas prolongadas exclusivas dos ambientes agressivos de geração de energia solar.
A: Calcule a tensão máxima de circuito aberto (Voc) da string, levando em consideração os picos de tensão causados pelas temperaturas locais históricas mais baixas. A classificação máxima de tensão CC do disjuntor deve exceder este Voc para clima frio. Certifique-se de que a capacidade de interrupção (Icu) exceda a corrente máxima de curto-circuito do conjunto.
R: Geralmente, não. Num sistema solar fotovoltaico padrão sem baterias, a corrente flui apenas em uma direção: dos painéis solares para o inversor. Os disjuntores CC direcionais são suficientes. Disjuntores bidirecionais são necessários quando há baterias presentes, pois a corrente flui durante a carga e a descarga.
