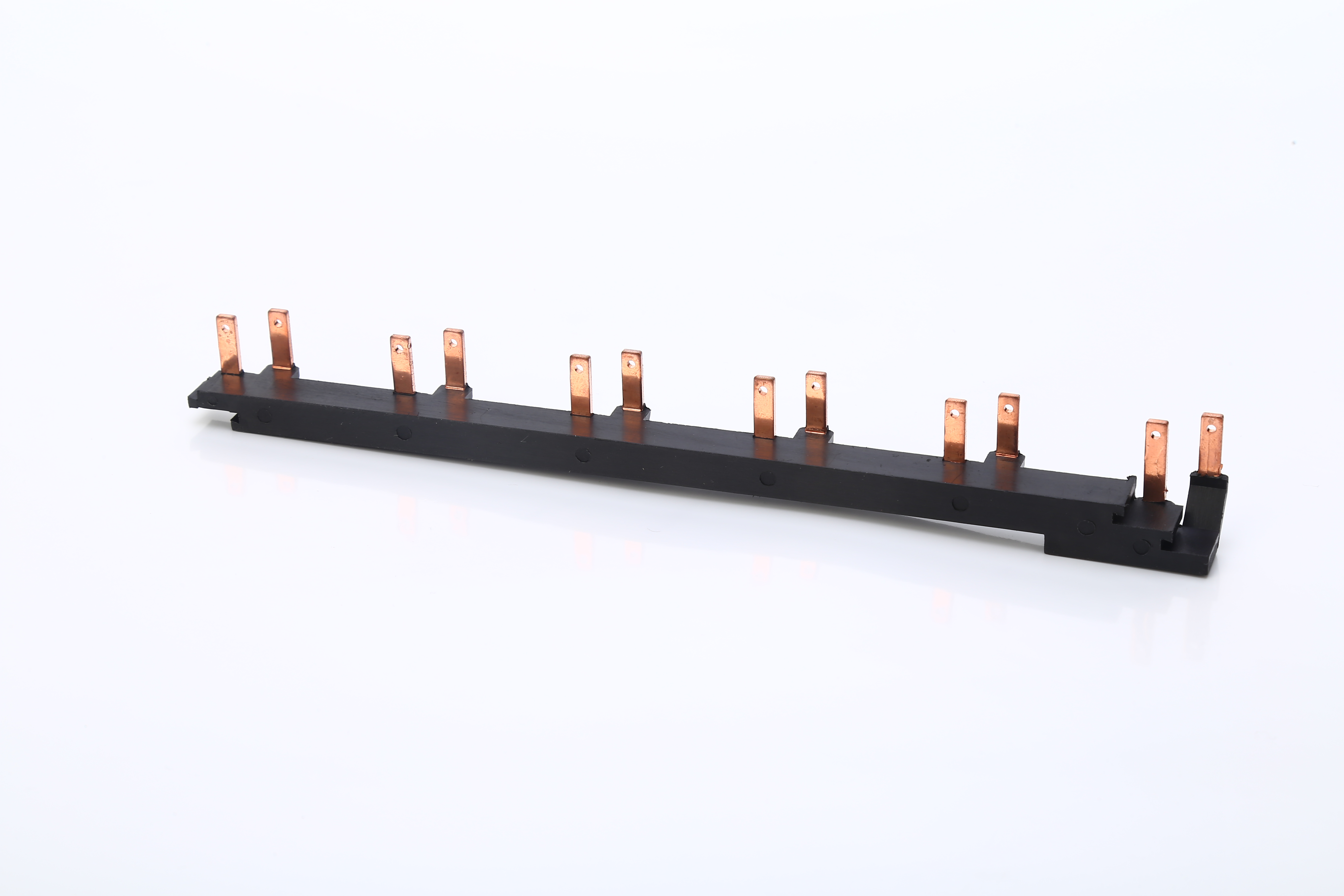

Os crescentes requisitos de densidade de potência em instalações comerciais e industriais modernas levam as arquiteturas de cabeamento tradicionais aos seus limites físicos e térmicos. Gerentes de instalações e engenheiros elétricos enfrentam desafios cada vez maiores com a fiação legada. Vemos queda de tensão excessiva em longos percursos, rastreamento de falhas complexo, grandes dimensões espaciais e altas horas de trabalho durante a instalação ou modernização. A transição de designs tradicionais com muitos cabos para arquiteturas de condutores sólidos oferece um caminho mensurável para otimizar o espaço e melhorar a eficiência térmica. Este guia avalia os méritos técnicos e operacionais da especificação de um barramento para roteamento de energia moderno. Exploramos como a integração desses componentes transforma a infraestrutura elétrica das instalações. Você aprenderá como esses sistemas simplificam os sistemas de distribuição de energia de baixa tensão para garantir o fornecimento de energia confiável, escalonável e seguro, sem as restrições dos cabos agrupados.
Eficiência Elétrica Superior: Os barramentos fornecem um caminho de baixa impedância que minimiza a perda de energia, mantém níveis de tensão consistentes e reduz desequilíbrios de fase em redes complexas.
Simplificação Centralizada: Atuando como um hub de energia central, os barramentos consolidam vários condutores para simplificar drasticamente esquemas elétricos complexos e reduzir o espaço físico.
Instalação acelerada e modularidade: Os sistemas de barramentos pré-fabricados reduzem os custos de mão de obra e permitem flexibilidade geométrica rápida durante expansões de instalações.
Segurança e gerenciamento térmico aprimorados: Condutores de metal sólido com invólucros projetados oferecem dissipação de calor superior e classificações de resistência a curto-circuitos mais altas em comparação com cabos agrupados.
Índice
As instalações modernas necessitam de sistemas de distribuição de energia confiáveis e flexíveis para suportar operações contínuas. Os barramentos fornecem conexões estáveis entre transformadores, comutadores e equipamentos, ao mesmo tempo em que lidam com cargas de alta corrente com menor perda de energia, melhor segurança e expansão futura mais fácil.
Os barramentos substituem vários cabos por um sistema de distribuição de energia centralizado. Isso reduz a complexidade da fiação, economiza espaço e torna mais eficiente a detecção de falhas, a manutenção e atualizações futuras.
Os cabos utilizam fios isolados flexíveis, enquanto os barramentos utilizam condutores rígidos de cobre ou alumínio. Para aplicações de alta corrente, os barramentos requerem menos espaço, simplificam a instalação e proporcionam melhor desempenho em comparação com sistemas de cabos complexos.
Característica | Cabeamento Tradicional | Sistemas de entroncamento sólido |
|---|---|---|
Estrutura Física | Fios trançados flexíveis com isolamento de polímero espesso | Barras de metal sólido rígido (cobre/alumínio) com revestimento epóxi |
Método de instalação | Puxando através do conduíte, múltiplas terminações de terminais | Aparafusamento de seções pré-fabricadas modulares com parafusos de cabeça cisalhante |
Requisito de espaço | Alto (requer bandejas grandes e raios de curvatura amplos) | Baixo (é possível fazer curvas compactas e nítidas em ângulo reto) |
Dissipação Térmica | Ruim (calor retido em feixes e conduítes de PVC) | Excelente (grande área de superfície, dissipadores de calor em alumínio extrudado) |
Amperagem Ideal | Abaixo de 400A | 400A a 6000A+ |
O cobre fornece maior condutividade e suporta mais corrente em um espaço menor, tornando-o adequado para salas elétricas compactas e aplicações de alta densidade. O alumínio é mais leve e mais econômico, tornando-o uma escolha prática para distribuição de longa distância e projetos onde a redução de peso é importante.
Os barramentos usam condutores sólidos de baixa impedância para melhorar o fluxo de corrente e reduzir a queda de tensão. Seu design de condutor amplo ajuda a manter o fornecimento de energia estável, protegendo equipamentos sensíveis, como motores, drives e sistemas de data center, contra flutuações de tensão.
A estrutura plana dos barramentos proporciona melhor dissipação de calor em comparação com cabos agrupados. O fluxo de ar aprimorado e áreas de superfície maiores ajudam a reduzir pontos quentes, manter temperaturas operacionais estáveis e melhorar a eficiência geral do sistema.
Os sistemas de barramentos são projetados para suportar altas forças de curto-circuito por meio de estruturas mecânicas fortes e suportes de condutores seguros. Isto evita o movimento do condutor durante faltas e ajuda a proteger os sistemas elétricos até que os dispositivos de proteção eliminem a falta.
Os barramentos fornecem uma alternativa compacta aos sistemas tradicionais de caminhos de cabos. Seu design modular permite roteamento flexível em torno das estruturas do edifício, reduzindo o espaço de instalação e simplificando a distribuição de energia. Ao substituir vários cabos, os barramentos ajudam a economizar espaço valioso no piso e no teto, ao mesmo tempo que melhoram a eficiência do layout das instalações.
As configurações do tipo sanduíche agrupam os condutores firmemente. Eles utilizam camadas finas de isolamento epóxi ou mylar entre as fases, eliminando totalmente as lacunas de ar. Este design compacto resulta em reatância extremamente baixa e alta eficiência. Os engenheiros especificam tipos sanduíche para edifícios comerciais e data centers de alta densidade. Eles oferecem o menor espaço possível para roteamento de alta amperagem, tornando-os o padrão para risers verticais modernos.
Configurações isoladas a ar separam os condutores desencapados com entreferros físicos e isoladores isolados. Eles se destacam em aplicações industriais específicas onde a dissipação de calor é crítica e o espaço físico é menos restrito. As instalações também devem considerar esquemas de roteamento simples versus duplo. Configurações duplas redundantes garantem tempo de atividade contínuo. de missão crítica Os sistemas de distribuição de energia de baixa tensão contam com esses caminhos duplos para permitir a manutenção em uma linha sem deixar cair a carga na outra.
As instalações raramente permanecem estáticas. As fábricas e os data centers adicionam ou realocam cargas constantemente à medida que as linhas de produção mudam ou os racks dos servidores são atualizados. Os sistemas trunking apresentam uma natureza plug-and-play. As unidades de derivação são inseridas diretamente na coluna de alimentação principal em intervalos designados. Os técnicos podem extrair energia exatamente onde necessário, sem instalar novos cabos de volta ao quadro de distribuição principal.
Essa modularidade prepara a instalação para o futuro. As equipes de manutenção podem adicionar novos equipamentos rapidamente. Muitos sistemas permitem a inserção de derivação sem desenergizar todo o sistema, desde que sejam utilizados protocolos de segurança rigorosos e EPI adequado. As instalações evitam puxar fios novos, cortar conduítes ou programar paralisações massivas de fábricas. A infraestrutura se adapta geométrica e eletricamente às mudanças nas necessidades operacionais.
Os sistemas de barramento podem exigir um investimento inicial mais elevado em comparação com os cabos tradicionais, mas proporcionam melhor valor a longo prazo. Menores perdas de energia, maior eficiência, manutenção reduzida e vida útil mais longa ajudam a reduzir os custos operacionais durante todo o ciclo de vida do sistema.
Os barramentos simplificam a instalação através de seções modulares pré-fabricadas. Em comparação com trabalhos complexos de extração e terminação de cabos, a instalação de barramentos requer menos trabalhadores, menos equipamentos e menos tempo. Isso ajuda a encurtar os cronogramas do projeto e reduzir os custos gerais de mão de obra.
Fase de Instalação | Fluxo de trabalho de cabos e conduítes | Fluxo de trabalho de entroncamento sólido |
|---|---|---|
Preparação | Meça, corte, rosqueie e monte conduítes de aço pesados. | Instale suportes de suspensão leves em intervalos especificados. |
Roteamento | Configure os rebocadores, puxe o fio pesado por várias curvas. | Levante seções pré-fabricadas e deslize-as em blocos de juntas. |
Rescisão | Isolamento de tiras, terminais de crimpagem, torque nas conexões de fase individuais. | Aperte um único parafuso de cabeça de cisalhamento por bloco de junta. |
Intensidade de Trabalho | Alto (Requer equipes grandes e maquinário pesado). | Baixo (requer equipes pequenas e elevadores padrão). |
As vantagens da inspeção visual tornam os sistemas sólidos mais fáceis de manter. Os técnicos não conseguem ver o interior de um conduíte para verificar se há degradação no isolamento do fio ou pontos quentes ocultos. No entanto, eles podem realizar facilmente a digitalização termográfica em conexões de juntas sólidas. As câmeras infravermelhas identificam rapidamente parafusos soltos ou aquecimento anormal antes que ocorra uma falha. Essa manutenção proativa evita interrupções catastróficas e prolonga a vida útil do equipamento.
O isolamento mais rápido de falhas minimiza o tempo de inatividade operacional. Se uma seção sofrer danos causados por uma batida de empilhadeira ou entrada de água, as equipes de manutenção desparafusam e substituem apenas aquela peça específica. Eles não precisam puxar cabos inteiramente novos pela instalação. As unidades de derivação contêm seus próprios disjuntores localizados ou seccionadores com fusíveis. Isso isola falhas no nível da máquina, mantendo a coluna de energia principal energizada e o restante da instalação operacional.
Os sistemas de barramento devem atender aos padrões de segurança internacionais, como IEC 61439-6 e UL 857. Os produtos certificados são testados quanto ao desempenho elétrico, confiabilidade do isolamento, resistência térmica e resistência a curto-circuitos, garantindo operação segura em aplicações comerciais e industriais.
Os sistemas de barramento melhoram a segurança elétrica por meio de condutores isolados e projetos de proteção robustos que reduzem os riscos de contato acidental. Em comparação com grandes feixes de cabos, os barramentos contêm menos material combustível, ajudando a reduzir os riscos de incêndio e a melhorar a segurança geral das instalações.
Audite as cargas elétricas existentes para identificar execuções superiores a 400A que sofrem com queda de alta tensão ou geração excessiva de calor.
Modele rotas físicas usando software BIM 3D para detectar conflitos espaciais com HVAC e encanamento antes de solicitar materiais.
Especifique classificações IP apropriadas com base na exposição ambiental exata de suas instalações, utilizando resina fundida para áreas externas ou corrosivas.
Implemente protocolos rigorosos de verificação de torque usando parafusos com cabeça de cisalhamento durante a fase de instalação para evitar juntas soltas.
Faça a transição das rotas do alimentador principal de alta amperagem para o entroncamento de condutor sólido para recuperar o espaço da instalação e reduzir a carga estrutural.
R: Ele atua como um hub de energia centralizado, consolidando múltiplas conexões elétricas em uma única tira ou barra de metal altamente condutora. Isto fornece um caminho de baixa impedância para a corrente, simplificando esquemas complexos e garantindo uma distribuição eficiente de energia em toda a instalação.
R: Os engenheiros normalmente recomendam a transição quando os requisitos de carga excedem 400A a 800A. Acima desses níveis, os cabos paralelos tradicionais tornam-se fisicamente massivos, difíceis de dobrar e ineficientes de instalar, tornando os condutores de metal sólido a escolha prática.
R: Eles apresentam uma geometria retangular plana que fornece uma alta proporção entre área de superfície e volume. Isso permite que o calor se dissipe rapidamente no ar circundante ou no gabinete projetado, evitando os pontos quentes localizados, comuns em cabos redondos firmemente agrupados.
R: Sim, eles são altamente modulares. As instalações podem adicionar, remover ou realocar unidades de derivação ao longo da coluna de energia para acomodar novas máquinas ou alterar layouts sem a necessidade de puxar cabos inteiramente novos do quadro principal.
R: Sim, quando projetado adequadamente. Embora o alumínio exija uma área transversal maior para corresponder à condutividade do cobre, ele é significativamente mais leve. Ele fornece uma solução altamente confiável e eficiente para extensas redes de distribuição onde o peso é a principal restrição.
R: Eles utilizam condutores rígidos de metal sólido protegidos por reforço interno projetado. Essa integridade estrutural resiste às enormes forças eletromagnéticas geradas durante uma falha, evitando a deformação física e os danos secundários que muitas vezes destroem as bandejas de cabos padrão.
