| Quantidade: | |
|---|---|
SRM3RT-160S
ZJSLAC

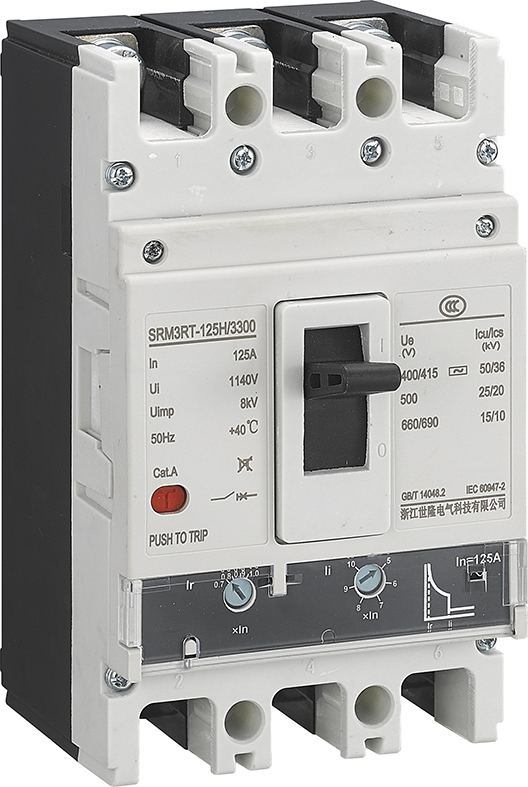

Apresentando o disjuntor de caixa moldada ajustável da MT, uma solução confiável e eficiente para suas necessidades de proteção elétrica. Este disjuntor de alta qualidade foi projetado para fornecer proteção ajustável para várias aplicações, garantindo a segurança e a confiabilidade de seus sistemas elétricos. Com sua construção durável e recursos avançados, o disjuntor de caixa moldada ajustável da TM é a escolha ideal para profissionais que buscam desempenho de primeira linha e tranqüilidade. Confie neste produto para proteger seu equipamento elétrico e manter a funcionalidade ideal.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Corrente classificada por quadros INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curante classificada em (a) | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: IN = 100.125,140.160, 180.200.225.250A | Srm3rt-400 in = 225.250.315.350, 400a | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não ligado | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo termomagnético (ajustável, 0,7-1.0in ajustável) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, ponta de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
Apresentando o disjuntor de caixa moldada ajustável da MT, uma solução confiável e eficiente para suas necessidades de proteção elétrica. Este disjuntor de alta qualidade foi projetado para fornecer proteção ajustável para várias aplicações, garantindo a segurança e a confiabilidade de seus sistemas elétricos. Com sua construção durável e recursos avançados, o disjuntor de caixa moldada ajustável da TM é a escolha ideal para profissionais que buscam desempenho de primeira linha e tranqüilidade. Confie neste produto para proteger seu equipamento elétrico e manter a funcionalidade ideal.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Corrente classificada por quadros INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curante classificada em (a) | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: IN = 100.125,140.160, 180.200.225.250A | Srm3rt-400 in = 225.250.315.350, 400a | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não ligado | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo termomagnético (ajustável, 0,7-1.0in ajustável) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, ponta de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
