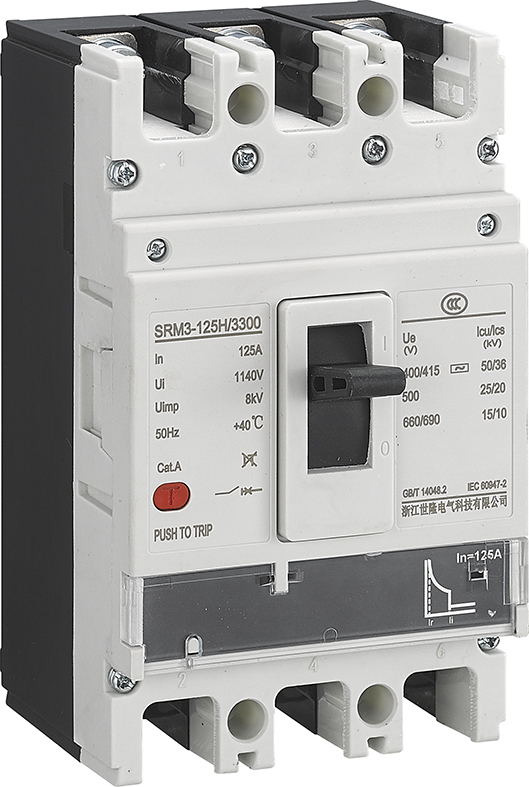

SRM3-125S /160S TERMOMAGNÉTICA TIPO FIXO DO CIRCUITOR DE CATURO MOLFADO

Tipo Termomagnético MCCB (disjuntor de caixa moldada por magnéticos térmicos) é o equipamento principal com funções de proteção contra sobrecarga e proteção de curto-circuito no sistema de distribuição de baixa tensão. Seu projeto funcional é baseado no mecanismo duplo de disparo térmico e disparo magnético, que pode responder com precisão a falhas elétricas e cortar rapidamente o circuito para garantir uma operação segura e estável do sistema.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
SRM3-125S
Marca do Produto:
ZJSLAC

Descrição do produto

Modelo		Srm3-125/160
Padrão		IEC 60947-2/GBT 14048.2
Quadro nota Avaliado curente INM (a)		160
Pólos		3,4
Avaliado Frequência (F)		50Hz
Avaliado atual Em (a)		Srm3- 125:In= 10, 16,20,25,32, 40,50,63,80, 100, 125a
		Srm3- 160:In= 10, 16,20,25,32, 40,50,63,80.100, 125, 140, 160a
Avaliado operacional tensão ue (v)		AC400V/415V/500V/660V/690V
Avaliado Volt de isolamentoAGE UI (V)		1140
Avaliado impulso suportar UIMP de tensão (KV)		8
Quebra capacidade código		S	H	R
Ultimate classificado curto- circuito quebra capacidade LCU (KA)	AC380V/400V/415V	36	50	75
	AC500V	25	25	25
	AC660V/690V	15	15	20
Avaliado operação curto- circuito quebra capacidade ICS (KA)	AC380V/400V/415V	25	36	50
	AC500V	20	20	20
	AC660V/690V	10	10	15
Seletivo categoria		A
Vida de operação ciclos	Mecânico	20000
	Elétrica (415/440V)	8000

Unidade de disparo

Termomagnético tipo (fixo tipo)

Modo de proteção	Sobrecarga proteção, sobrecorrente próteção, n-pole Proteção (4 pólo)
Proteção de N-Pole (4p)	UM pólo não proteção e sempre conectado sem ser aberto ou fechado TOGEer com o outro três pólos
	B: N pólo não proteção e abre e fecha junto com o outro três pólos
	C: N pólo é protegido e abre e fecha junto com o outro três pólos
	D: N pólo está protegido e sempre conectado sem being aberto ou fechado junto com o outro três pólos
Operação modo	Manual operação, elétrico operação, mecânico operação com um externo lidar
Instalação	frente conexão, traseira conexão, plug-in conexão
Acessório	Auxiliar contatos, alarme contatos, derivação viagem unidade, subtensão viagem, manual operação mecanismo, elétrico mecanismo operacional

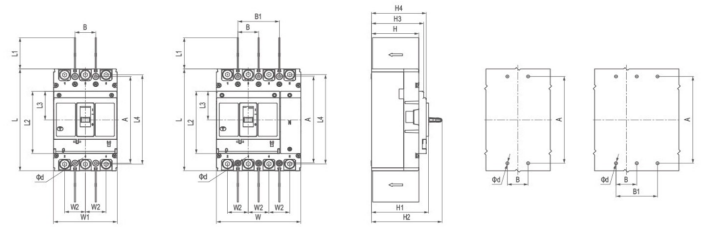

Dimensio de contorno e instalaçãons (mm)

Modelo

Ouline dimensões

Instalação dimensões

φd

Srm3-125/160

122

155

47.5

43.5

136

68.5

83.5

102

75.5

132

4.5

· Miniaturizado Design: o produto is miniaturizado em tamanho, qual pode encontrar Os clientes 'personaram requisitos para o instlação dimensões do produto.

·Uniforme Dimensões: sob o mesmo concha quadro Grade, tele instalação dimensões de produtos com diferente quebra Capabiidades (S.H, R) e diferente funções (termomagnético fixo Tipo, termomagneico ajustável Tipo, eletrônico tipo) são exatamente o mesmo.
