Disjuntor de caixa moldada de baixa tensão 4p 400m 400a

Apresentando nosso disjuntor de caixa moldada de alta qualidade, a solução ideal para aplicações terrestres e marinhas. Com seu tamanho compacto e alta capacidade de quebra, esse disjuntor oferece desempenho e confiabilidade excepcionais. Seu curto tempo de arco e resistência à vibração o tornam um produto de destaque no mercado.

Nosso disjuntor de caixa moldado passou por testes rigorosos para garantir sua durabilidade e eficiência. Seus recursos excepcionais o tornam um ajuste perfeito para uma ampla gama de aplicações, do uso industrial ao comercial.

Escolha nosso disjuntor de caixa moldada para uma solução confiável e eficiente para as necessidades de proteção do circuito. Nosso compromisso com a qualidade e a satisfação do cliente garante que você obtenha o melhor produto para o seu dinheiro. Confie em nós para fornecer a você um produto que seja seguro e eficiente, sempre.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

Modelo:
SRM1-400M/4300 400A
Marca do Produto:
ZJSLAC

Descrição do produto

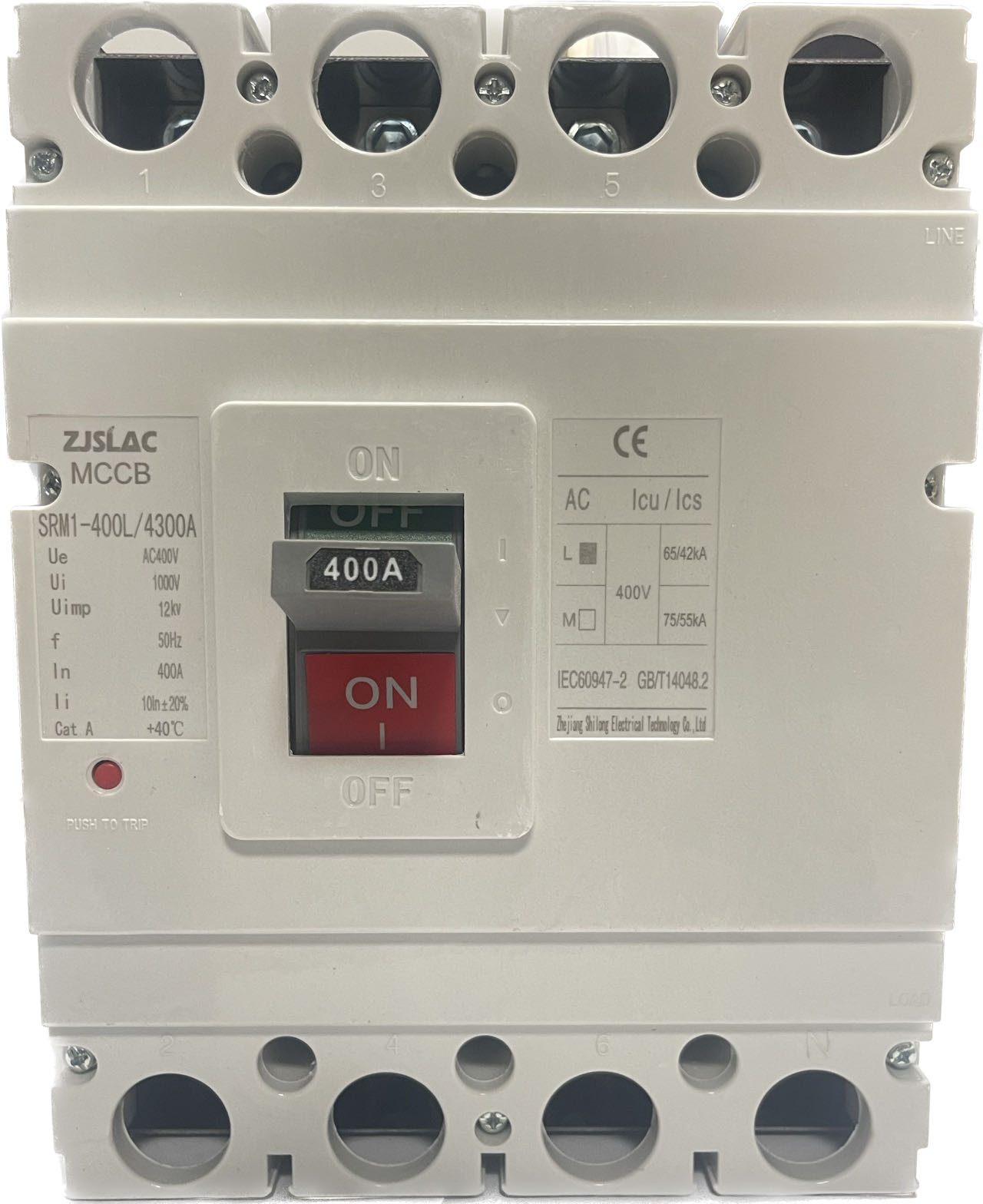

SRM1 400M 400A 4P

SRM1-400M/4300 400A

Principal técnico parâmetros

Modelo		SRM1-63		SRM1-100			SRM1-250
Concha e quadro aula (INM)		63		100			250
Avaliado atual (LE) A		10,16,20,25,32, 40,50,63		16,20,25,32,40, 50,63,80,100			100.125.160.180, 200.225.250
Avaliado trabalhando tensão Ue (v)		400		400			400
Avaliado isolamento tensão (UI)V		800		800			800
Avaliado impacto tensão de tolerância (UIMP) V		6000		8000			8000
Nível de capacidade de quebra de curto -circuito nominal				L	M	H	L	M	H
Número de pólos(P)		3	4	3	3,4		3	3,4
Breaking de curto -circuito nominal Capacidade LCU (KA)	AC400V	25		35	50	80	35	50	80
Curto-circuito de operação nominal Capacidade de quebra ICS (KA)	AC400V	12.5		22	35	50	22	35	50
Arco distância(milímetros)		≤50		≤50			≤50
Operativo desempenho (vezes)	Poder sobre	1500		1500			1000
	Não poder	8500		8500			7000
Geral dimensão	L	135	135	150	150	150	165	165	165
	W	78	103	92	92	122	107	107	142
	H	72	81.5	69	86	86	86	103	103

Modelo		SRM1-400				SRM1-630				SRM1-800
Concha e quadro Classe (INM)		400				630				800
Avaliado atual (LE) A		10,16,20,25,32, 40,50,63				16,20,25,32,40, 50,63,80,100				100.125.160.180, 200.225.250
Avaliado trabalhando tensão Ue (v)		400				400				400
Avaliado isolamento tensão (UI) V		800				800				800
Avaliado impacto tolerância tensão (UIMP) V		8000				8000				8000
Nível de capacidade de quebra de curto -circuito nominal		L	M		H	L	M		H	L	M		H
Número de pólos(P)		3,4				3,4				3,4
Breaking de curto -circuito nominal capacidade LCU (KA)	AC400V	50	65		100	50	65		100	65	85		100
Curto-circuito de operação nominal Capacidade de quebra LCS (KA)	AC400V	35	42		65	35	42		65	42	65		85
Arco distância(milímetros)		≤100				≤100				≤100
Desempenho operacional (IMES)	Poder sobre	1000				1000				1000
	Não poder	4000				4000				4000
Geral dimensão	L	257				270				280
	W	150 (3p)		198 (4p)		182 (3p)		240 (4p)		210 (3p)		280 (4p)
	H	106.5				110				115.5

Usar e manutenção

Antes Instalação o o circuito Breaker, verificar se o técnico parametadores listado sobre o o circuito Breaker placa de identificação encontrar o opção erração requisitos.

Vários características de o circuito Breakers (Incluindo vários acessórios) são ajustado por o fabricante. Usuários deve não de Anúncios- apenas eles no vai em usar (exceto para ajustável peças).

Antes o o circuito Breaker é dELIVERED, o frente cabos de o o circuito Breaker quadro são apegado com conectando Placas, posicionamento peças, parafusos, arruelas e outro acessórios. O do utilizador deve install o conectando placa antes fiação, geralmente o ônibus e cabo diretamente instalado sobre o conectando placa, cada especificação o circuito Breaker instalação deve ser localizado corretamente, lá deve ser não adicional mecânico estresse.

Enrolar o entrada fim de o o circuito Breaker com isolamento amigorial de 50mm (INM ≤100a) ou 100mm (INM ≥250a) e instalar a Estágio espaçamento arco placa.

See Mesa 16 e Mesa 17 para o rcomominado seção transversal área de conectando fios e o correspondente Avaliado curente

O lidar do o circuito Breaker pode ser em três posições: fechado, abrir, e livre viagem. Quando o lidar é em o livre viagem posti- ção, se você querer para close isto, você deve mão o lidar para o desconectando direção placa para fazer o o circuito Breaker fivela de novo, então você pode close isto. (Observação: Quando o o circuito Breaker é instalado verically,se o mecanismo é em o livre viagem estado, o haste linha de o lidar deve ser sobre 5 ° para 15 ° acima o horizontal

Qualquer do contato alças de o circuit Breaker que são não quebrado vai não ser transferido para o livre viagem posição.

Depois o o circuito Breaker é recentemente instalado e operado para a periOD de tempo (geralmente um mês), imprensa o (vermelho) "Trip " botão em o fechamento estado para verificar o viagem funcção.

(Observação: Esse botão pode ser usado para emergentey viagem viagem em caso de anormal Operação de lidar.)

Nosso empresa em linha com tele qualidade de o primeiro propósito, o implementação de três garantias, em o reparar período (desde o fatura publicado dentro de 18 meses) é o produtos qualidade problemas e dano ou pode não ser usado normalmente, fRee reparar ou substituição, é o do utilizador's danificado discretiONARY preferencial cobranças.

Nosso empresa com o maioria refinado tecnologia, o melhor serviço para o MAJoridade de Usuários para fazer a bom trabalho em depois das vendas serviço.
