Relatório de viabilidade sobre o projeto de integração de equipamentos do sistema de distribuição de baixa tensão
Na 75ª Assembléia Geral da ONU, o presidente chinês Xi Jinping disse que a China adotará políticas e medidas mais poderosas para atingir suas emissões de dióxido de carbono até 2030 e se esforçará para alcançar \"neutralidade de carbono \" até 2060. , que se refere ao combate às mudanças climáticas e a promover as emissões de gases de efeito estufa com base no dióxido de carbono. Durante a implementação do alvo 3060, o layout de energia da China será obrigado a passar por grandes mudanças.
No campo atual de geração de energia, energia limpa, como energia eólica e optoeletrônica, continua a se desenvolver, importantes setores auxiliares de sistemas de energia, como armazenamento de energia no campo de distribuição, também estão se expandindo rapidamente, e o padrão de energia está mudando constantemente. Seja a energia tradicional, a nova energia ou o armazenamento de energia, todos precisam de trabalho de distribuição por meio de equipamentos do sistema de distribuição de baixa tensão, de modo que as enormes mudanças no mercado trouxeram enormes oportunidades futuras de consumo e oportunidades de negócios para equipamentos de sistema de distribuição de baixa tensão.
A melhoria contínua dos requisitos de energia para os usuários de energia e a diversificação do acesso ao sistema de energia tornam o sistema escala maior e mais complexo.
Esta empresa se concentra na técnica mais recente nessas aplicações:
1. Instalação do tipo fixo (a maioria das três caixas é do tipo fixo), pegue especialmente a caixa de galhos do cabo como exemplo)
Linha de entrada do interruptor de isolamento e estojo moldado em pequena capacidade (400A e abaixo). Linha de entrada inferior, a extremidade superior da conexão é curta conectada através da linha de transição e da linha do barramento; O interruptor de linha de saída é a linha de entrada superior e a extremidade superior da conexão é curta conectada através da linha de transição e a linha do barramento. Porque a situação de cada circuito de distribuição em condições reais, o conjunto completo de métodos é definir o barramento e Todas as linhas de transição de acordo com o projeto, corte, flexão, vazio, adicionando manga de isolamento ou fita de isolamento, o processo é complicado e repetido, muito baixa eficiência e fácil propenso, uma vez que a perda de sucata de cobre é grande. Em ordem para reduzir o Custo, a maioria do pequeno e médio conjunto de empresas reduzirá a duração da linha de transição, para que a distância entre o disjuntor até o barramento seja menor que a distância do arco voador do disjuntor (a partição alternativa pode não ser instalado ou instalação dobrada), causando grandes riscos de curto -circuito, muito perigosos.

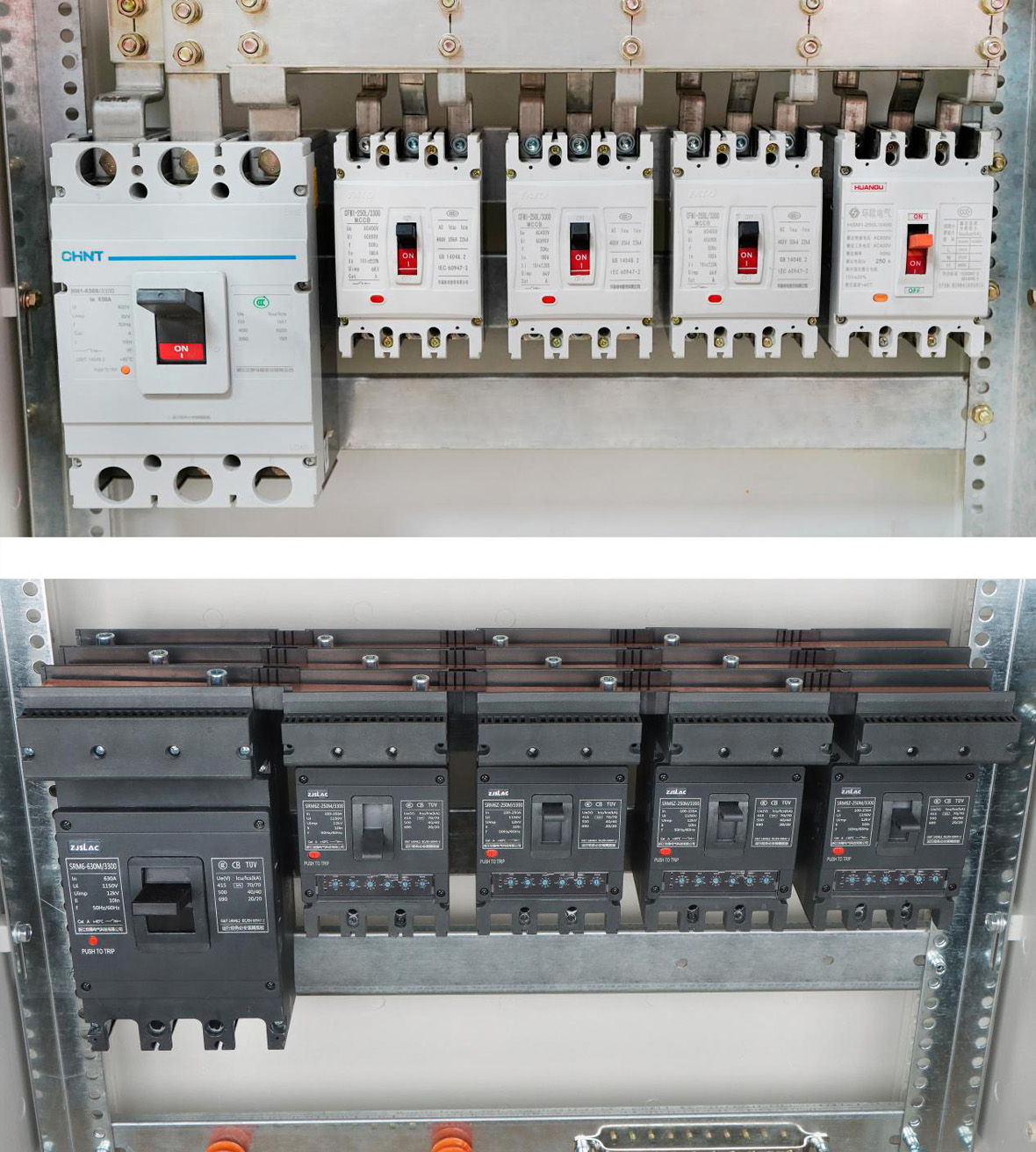

Como pode ser visto na imagem acima, o design e o desenvolvimento de novos equipamentos integrados de distribuição de baixa potência são extremamente valiosos. A pesquisa e o desenvolvimento deste produto podem economizar significativamente recursos e melhorar a competitividade da indústria de produtos e promover o progresso tecnológico de conjuntos completos de indústrias, economizam energia e reduzem os materiais e realize conjuntos completos de soluções padronizadas.
Alinhamento dos indicadores de desempenho geral do equipamento de sistema integrado de baixa distribuição de energia:
Modelo | Caixa de ramificação de cabo fixo | Indicadores de produtos domésticos e estrangeiros |
Corrente classificada por grau de quadro da habitação INM (a) | 630 | 630 |
Corrente classificadaEm um) | 630 | 630 |
Capacidade de quebra de curto-circuito de operação nominal UTI (ka) | 50 | 50 |
Limite nominal Capacidade de quebra de curto-circuito ICS (KA) | 50 | 50 |
Volume | 60%-80% | 100% |
Zero arco voador | real zero arco voador, sem partição alternativa, um conjunto completo de arco voador do gabinete é seguro e confiável | É ce não atingem o arco voador zero real, mas também precisam aumentar o volume da cobertura de arco voador de grande volume, um conjunto completo de arco de arco de gabinete de gabinete |
Aumento da temperatura | complete definido para obnósbarOs pontos são menores, apenas um | complete definido para o ônibusbarpontos, pelo menos 2. |
economia de material | Conjuntos completos de consumíveis de cobre são reduzidos em 10-20% | Nenhum |
O alinhamento do índice de desempenho dos componentes do núcleo de suporte (disjuntor):
Modelo | M-125 | dIndicadores omestosos e mainstream de produtos estrangeiros |
Corrente classificada por grau de quadro da habitação INM (a) | 125 | 125 |
Corrente classificadaEm um) | 125 | 125 |
Resistência à pressão de impacto nominal Uimp (KV) | 12 | 8 |
Frequência de energia suporta tensão U (um minuto) (V) | 3500 | 3500 |
String extrema do tipo DC （P） | 3 | 4 |
tensão de isolamento nominal ； Tensão de isolamento nominal Ui (V) | AC1140V | AC800V |
Tensão operacional nominal Ue (v) | 1500V(τ = 5ms) | 1500V(τ = 5ms) |
Capacidade de quebra de curto-circuito de operação nominal UTI (ka) | 70 | 50 |
ICS com capacidade de quebra de curto-circuito limite nominal (ka) | 100 | 70 |
Volume (euEngthX largura xaltura) | 213x92x159 Não há necessidade de painéis alternativos | 250x92x83 (Comprimento de partição alternativa de 100 mm) |
Zero arco voador | Arco voador zero real, sem partição alternativa, um conjunto completo de arco de vôo do gabinete é seguro e confiável | É ce não atingem o arco voador zero real, mas também precisam aumentar o volume da cobertura de arco voador de grande volume, um conjunto completo de arco de arco de gabinete de gabinete. |
Aumento da temperatura | Conjunto completo para os pontos de conexão do barramento são menores, apenas um | complete conjuntos para pontos de conexão de ônibus, até 5 armários, pelo menos 2 armários |
A pesquisa para integração de distribuição de baixa tensão em casa e no exterior, porque no atual mercado de distribuição de baixa tensão e no exterior de baixa tensão, os conjuntos de produção completos estão concentrados na fábrica e a produção de componentes de baixa tensão está concentrada nos fabricantes de componentes, pertence ao Relacionamento comercial a montante e a jusante, a relação entre fornecedores e clientes, geralmente é esquema não padrão, de acordo com o desenvolvimento de personalização esquemática elétrica do Instituto de Design, por isso geralmente é difícil formar e padronizar componentes de baixa tensão esquema. Olhando para marcas nacionais e estrangeiras, até os armários de design altamente padronizados das três principais marcas internacionais, como: MSN3.0 da ABB, Schneider's Blockset, Siemens 8pt, etc., sua pesquisa e design e a baixa tensão de baixa tensão Os produtos elétricos de suas respectivos marcas são independentes um do outro. Este design independente de conjuntos completos e componentes de baixa tensão (explicada no esquema típico do disjuntor de concha plástica) causa a complexidade e o desperdício do design atual da estrutura completa do sistema, e o O esquema de integração de baixa distribuição otimizará bastante o esquema do sistema em todos os aspectos. ILUSTRATE:
