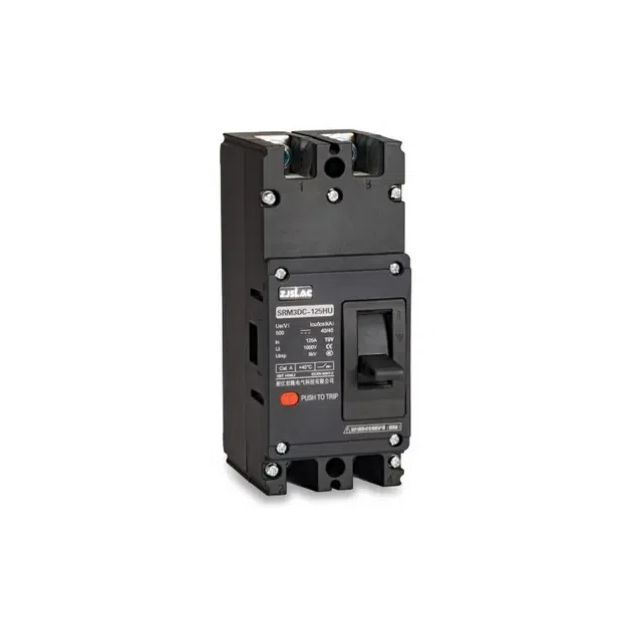

Com tantos tipos e modelos no mercado, selecionando o direito disjuntor de caixa moldada (MCCB) pode ser uma tarefa confusa - mesmo para profissionais elétricos experientes. Uma incompatibilidade entre as necessidades do seu sistema e as especificações do MCCB pode levar a falhas inesperadas do sistema, eficiência reduzida ou custo desnecessário. Pior ainda, uma seleção ruim do disjuntor pode comprometer a segurança em ambientes industriais críticos. Este guia prático divide o processo de seleção em cinco etapas acionáveis, ajudando você a escolher com confiança um MCCB perfeitamente adequado ao seu aplicativo.
Antes de mergulhar em especificações técnicas, é essencial avaliar primeiro a natureza da sua carga elétrica e as condições operacionais do sistema. Esses fundamentos restringirão suas escolhas e impedirão incompatibilidades caras.
Se o seu sistema operar continuamente - como em linhas de produção ou data centers industriais - você precisará de um MCCB capaz de lidar com o fluxo de corrente sustentado sem superaquecimento. Para cargas intermitentes como elevadores ou compressores de ar, diferentes características de resposta podem ser mais apropriadas. Entender se sua carga é contínua, cíclica ou irregular determinará os níveis de resposta térmica e magnética necessários no MCCB.
A corrente nominal (in) é um dos parâmetros mais críticos. A MCCBS da Zhejiang Shilong Electric Technology Co., Ltd. está disponível em uma ampla variedade-normalmente de 63A a 630A-tornando-os adequados para sistemas moderados e de alta demanda. Certifique -se de verificar se a corrente operacional do seu sistema está dentro da faixa ideal do disjuntor. Além disso, verifique se a tensão de trabalho corresponde ao requisito do sistema, como 690V, 1140V CA ou até 1500V DC.
Condições extremas como alta umidade, névoa de sal, poeira, vapores de óleo ou altitude acima de 2000 metros requerem MCCBs especializados. Zhejiang Shilong oferece modelos triplos à prova de umidade, mofo e névoa de sal-ideais para aplicações duras ou externas. Negligenciar esses fatores pode levar ao envelhecimento acelerado, disparo falso ou falha de isolamento.
Depois que o contexto do aplicativo é claro, a próxima etapa é entender as especificações técnicas que afetam diretamente o desempenho e a segurança.
Os MCCBs geralmente estão disponíveis nas configurações 2P, 3P e 4P. Para sistemas industriais trifásicos, os MCCBs de 3 polos são os mais comuns. No entanto, se você precisar de aplicativos de proteção neutra ou CC, poderá ser necessária uma configuração 4P. A seleção do número correto de postes garante a compatibilidade com o seu sistema e evita erros de fiação.
Dois parâmetros para prestar muita atenção à interface do usuário (tensão de isolamento nominal) e UIMP (tensão de resistência ao impulso). Por exemplo, o MCCBS com interface do usuário de até 1600V e UIMP de 12kV podem suportar picos de tensão durante eventos de falha ou raios, especialmente em instalações externas ou armários de distribuição de energia.
Isso define quanta falha atual o MCCB pode interromper com segurança. Por exemplo, os disjuntores classificados em 50ka são usados em áreas de alto risco, como painéis de geradores ou principais alimentadores, enquanto os modelos de 10ka ou 20ka podem ser suficientes para sub-circuitos menores. A escolha da capacidade de ruptura correta garante que o MCCB tenha um desempenho de maneira confiável durante curtos circuitos sem colocar em risco o equipamento ou o pessoal próximo.
A adesão aos padrões internacionais garante que seu MCCB tenha sofrido testes rigorosos e cumpra os benchmarks de segurança e desempenho.
Os padrões internacionais mais reconhecidos para o MCCBS incluem o IEC 60947-2 e o GB/T 14048.2 da China. Esses padrões definem parâmetros -chave, como capacidade de quebra, classificações de isolamento e faixas de temperatura operacional. A seleção do MCCBS que cumpre com esses padrões garante desempenho e compatibilidade consistentes com outros componentes certificados.
As certificações oferecem uma camada adicional de confiança. Os disjuntores de caixa moldada de Zhejiang Shilong carregam marcas CCC, CE, CB e TUV, verificando que atendem aos requisitos nacionais e internacionais de qualidade e segurança. Os produtos certificados são frequentemente necessários para exportação, projetos governamentais ou instalação em indústrias regulamentadas, como telecomunicações e energia renovável.
Nem todos os MCCBs são construídos para suportar os mesmos níveis de tensão mecânica ou elétrica. A seleção de um produto com a classificação de vida apropriada garante a confiabilidade e reduz os custos de manutenção ao longo do tempo.
Isso se refere a quantas vezes um disjuntor pode ser ligado e desligado manualmente sem falha. Para uso industrial, considere o MCCBS com uma vida útil mecânica de 10.000 operações ou mais. Isso garante a durabilidade em painéis ou centros de controle de motor com frequência.
A vida elétrica reflete quantos curtos circuitos ou compensações de falhas o MCCB pode lidar antes da degradação. Dependendo do modelo, o MCCBS pode oferecer 500 a 1000 operações em condições de falha. Para ambientes ou sistemas de comutação de alta frequência, propensos a eventos sobrecorrentes, a seleção de disjuntores com vida elétrica prolongada é um investimento inteligente.
Mesmo com os dados certos em questão, os erros de seleção são surpreendentemente comuns. Aqui estão algumas armadilhas para evitar:
Pode ser tentador o grande tamanho do MCCB "apenas por precaução," mas isso pode reduzir a sensibilidade a falhas reais e atrasar o disparo necessário. A subestimação, por outro lado, pode resultar em viagens incômodas e superaquecimento. O disjuntor deve ser dimensionado o mais próximo possível da corrente de carga real, com as margens de segurança apropriadas.
Escolher um disjuntor sem considerar o ambiente de instalação - como limitações de espaço, classificações de gabinetes ou configurações de terminal - podem levar a ajuste inadequado ou baixa dissipação de calor. Além disso, o MCCBS com baixa acessibilidade pode complicar a inspeção e a manutenção de rotina.
Selecionar o número errado de pólos pode tornar o disjuntor incompatível com o seu sistema. Além disso, é aconselhável escolher MCCBs que suportem expansão futura, como contatos auxiliares opcionais, disparo motorizado ou interfaces de monitoramento remoto - especialmente em contextos de grade inteligente ou Indústria 4.0.
O processo de escolher o direito disjuntor de caixa moldada Pode parecer técnico, mas dividi -lo em cinco etapas claras o torna gerenciável e estratégico. Desde a compreensão das condições de carga e da correspondência de especificações técnicas até a confirmação de certificações e planejamento para escalabilidade futura, cada etapa desempenha um papel vital para garantir uma operação confiável e segura.
Na Zhejiang Shilong Electric Technology Co., Ltd., nos especializamos em MCCBs de alta qualidade, projetados para atender a uma ampla gama de necessidades industriais. Esteja você construindo um novo sistema ou atualizando um existente, fazer a seleção correta do disjuntor significa alcançar maior eficiência, segurança e economia de custos.
Entre em contato conosco hoje para uma lista de verificação de seleção personalizada ou para receber orientações individuais de nossa equipe técnica.
