Modelo | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
CORRENTE CLATE DE COM Frame INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corrente classificada em (a) | SRM3-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3-250R: IN = 100.125.140.160 180.200.225.250A | SRM3-400: IN = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
Srm3-160: em = 10,16,20,25,32, 40,50,63,80.100.125.140,160A | SRM3-320: IN = 280.300.315.320A | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não é poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem excedente | Tipo termomagnético (tipo fixo) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, viagem de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
Contorno e Dimensões de instalação (mm)
| Modelo | Dimensões de Ouline | Dimensões de instalação | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Design miniaturizado: O produto é miniaturizado em tamanho, que pode atender aos requisitos personalizados dos clientes para as dimensões de instalação do produto.
Dimensões uniformes: Sob o mesmo grau de estrutura da concha, as dimensões de instalação dos produtos com diferentes recursos de quebra (S, H, R) e funções diferentes (tipo fixo termomagnético, tipo ajustável termomagnético, tipo eletrônico) são exatamente as mesmas.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Corrente classificada por quadros INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curante classificada em (a) | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: IN = 100.125,140.160, 180.200.225.250A | Srm3rt-400 in = 225.250.315.350, 400a | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não ligado | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo termomagnético (ajustável, 0,7-1.0in ajustável) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, ponta de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||

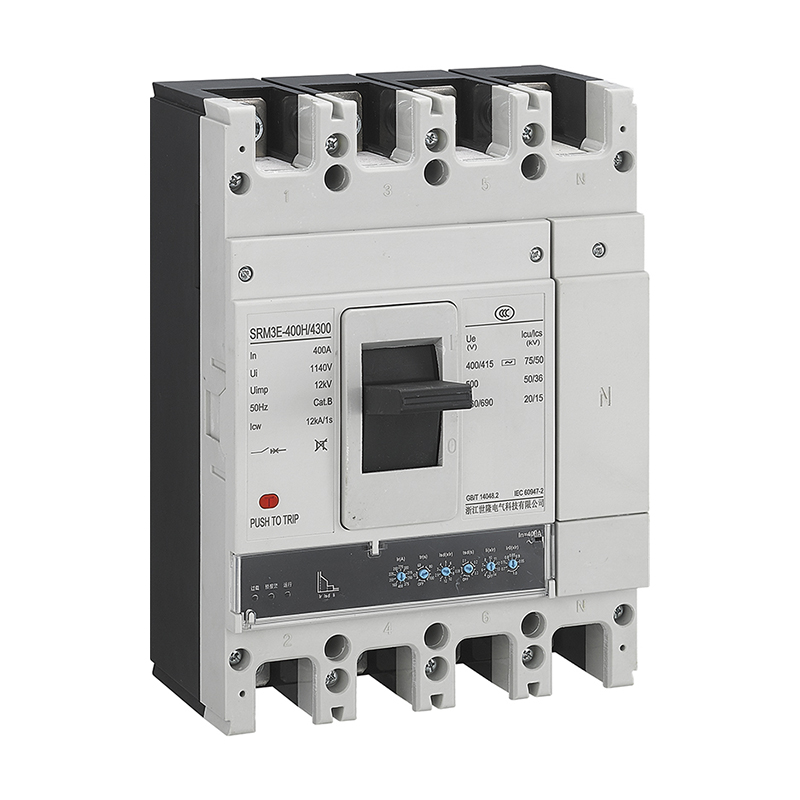

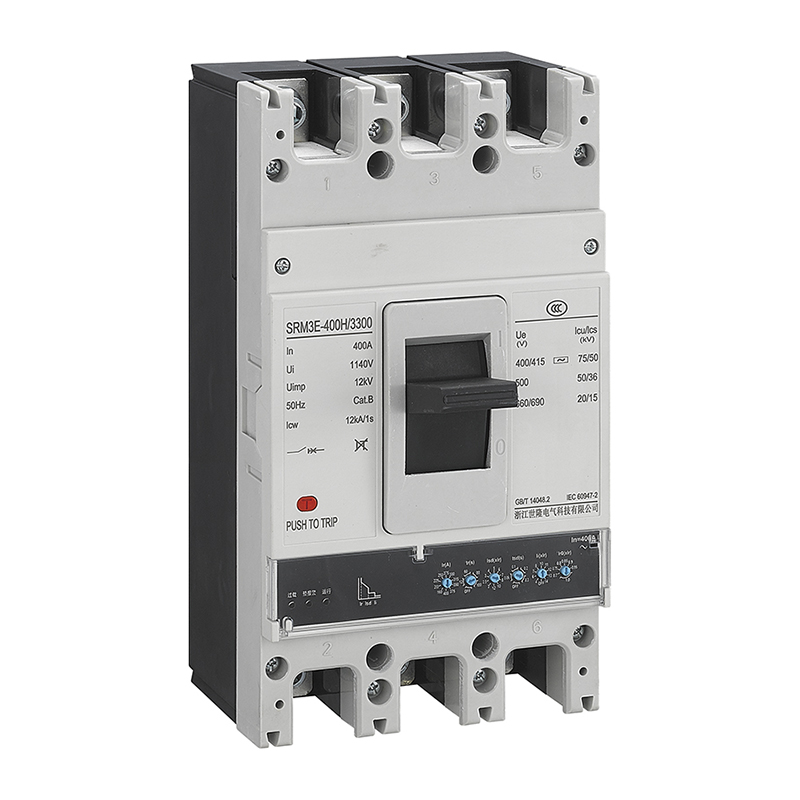

Modelo | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
CORRENTE CLATE DE COM Frame INM (A) | 160 | 320 | 630 | 1600 | |||||||||
Pólos | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corrente classificada em (a) | SRM3E-125 32A: IR = 16,20,25,32A ajustável 63A: IR = 32,36,40,45,50,55,60, 63A Ajustável 125A: IR = 40,50,63,70,75,80,85, 90.100.125a ajustável | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A Ajustável | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400A ajustável | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630a ajustável | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720.740.760.780.800A Ajustável | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A Ajustável | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160A Ajustável | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A Ajustável | SRM3E-630: I = 250.280.315.350.375 400.450.500.560.630a ajustável | SRM3E-1600: IR = 1250.1600A Ajustável | ||||||||||
Tensão operacional nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 800 | 800 | 1140 | 1140 | |||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Classificação de curto tempo resistente ICW (KA) | 20ka, 1 | ||||||||||||
Categoria seletiva | B | ||||||||||||
Número de ciclos de operação | Energia ligada | 3000 | 3000 | 2000 | 1500 | ||||||||
Não ligado | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo eletrônico | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, viagem de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
Modelo | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
CORRENTE CLATE DE COM Frame INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Corrente classificada em (a) | SRM3-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3-250R: IN = 100.125.140.160 180.200.225.250A | SRM3-400: IN = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
Srm3-160: em = 10,16,20,25,32, 40,50,63,80.100.125.140,160A | SRM3-320: IN = 280.300.315.320A | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não é poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem excedente | Tipo termomagnético (tipo fixo) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, viagem de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
Contorno e Dimensões de instalação (mm)
| Modelo | Dimensões de Ouline | Dimensões de instalação | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Design miniaturizado: O produto é miniaturizado em tamanho, que pode atender aos requisitos personalizados dos clientes para as dimensões de instalação do produto.
Dimensões uniformes: Sob o mesmo grau de estrutura da concha, as dimensões de instalação dos produtos com diferentes recursos de quebra (S, H, R) e funções diferentes (tipo fixo termomagnético, tipo ajustável termomagnético, tipo eletrônico) são exatamente as mesmas.
Modol | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Corrente classificada por quadros INM (A) | 160 | 250 | 400 | 1600 | |||||||||
Pólos | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curante classificada em (a) | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125a | SRM3RT-250: IN = 100.125,140.160, 180.200.225.250A | Srm3rt-400 in = 225.250.315.350, 400a | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50.63.80.100.125.140.160a | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Tensão operacional nominal UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 1140 | ||||||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Categoria seletiva | A | ||||||||||||
Número de ciclos de operação | Energia ligada | 6000 | 3000 | 3000 | 1500 | ||||||||
Não ligado | 9000 | 7000 | 7000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo termomagnético (ajustável, 0,7-1.0in ajustável) | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, ponta de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
Modelo | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
CORRENTE CLATE DE COM Frame INM (A) | 160 | 320 | 630 | 1600 | |||||||||
Pólos | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Corrente classificada em (a) | SRM3E-125 32A: IR = 16,20,25,32A ajustável 63A: IR = 32,36,40,45,50,55,60, 63A Ajustável 125A: IR = 40,50,63,70,75,80,85, 90.100.125a ajustável | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A Ajustável | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400A ajustável | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630a ajustável | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720.740.760.780.800A Ajustável | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A Ajustável | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160A Ajustável | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A Ajustável | SRM3E-630: I = 250.280.315.350.375 400.450.500.560.630a ajustável | SRM3E-1600: IR = 1250.1600A Ajustável | ||||||||||
Tensão operacional nominal UE (V) | AC400V/415V/500V/660V/690V | ||||||||||||
UI de tensão de isolamento nominal (V) | 800 | 800 | 1140 | 1140 | |||||||||
Impulso nominal suporta a tensão UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Breaking Capacle Code | S | H | R | S | H | R | S | H | R | S | H | R | |
ICS de capacidade de quebra de curto circuito de operação nominal (KA) | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
LCU da capacidade de quebra de curto-circuito de curto-circuito classificado (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Classificação de curto tempo resistente ICW (KA) | 20ka, 1 | ||||||||||||
Categoria seletiva | B | ||||||||||||
Número de ciclos de operação | Energia ligada | 3000 | 3000 | 2000 | 1500 | ||||||||
Não ligado | 7000 | 7000 | 4000 | 4000 | |||||||||
Tipo de dispositivo de viagem de sobrecorrente | Tipo eletrônico | ||||||||||||
Acessório | Contatos auxiliares, contatos de alarme, unidade de viagem de derivação, viagem de subtensão, mecanismo de operação manual, mecanismo de operação elétrica | ||||||||||||
