Nos sistemas elétricos modernos, a segurança e a confiabilidade são fundamentais. A escolha do dispositivo de proteção de circuito certo é fundamental para garantir a eficiência operacional e a infraestrutura de salvaguarda. Entre as opções mais usadas estão as Disjuntor de caixa moldada (MCCB) e o Disjuntor em miniatura (MCB). Enquanto eles servem funções semelhantes - interrompendo o fluxo atual em condições anormais - suas diferenças de capacidade, aplicação e design são significativas. Então, como você decide o que é certo para o seu projeto?
Este artigo oferece uma comparação aprofundada de MCCBS e MCBS, examinando suas características, parâmetros de desempenho e casos de uso ideais. Também abordaremos perguntas frequentes, forneceremos uma tabela de comparação e ajudaremos a tomar uma decisão informada para o seu aplicativo específico.

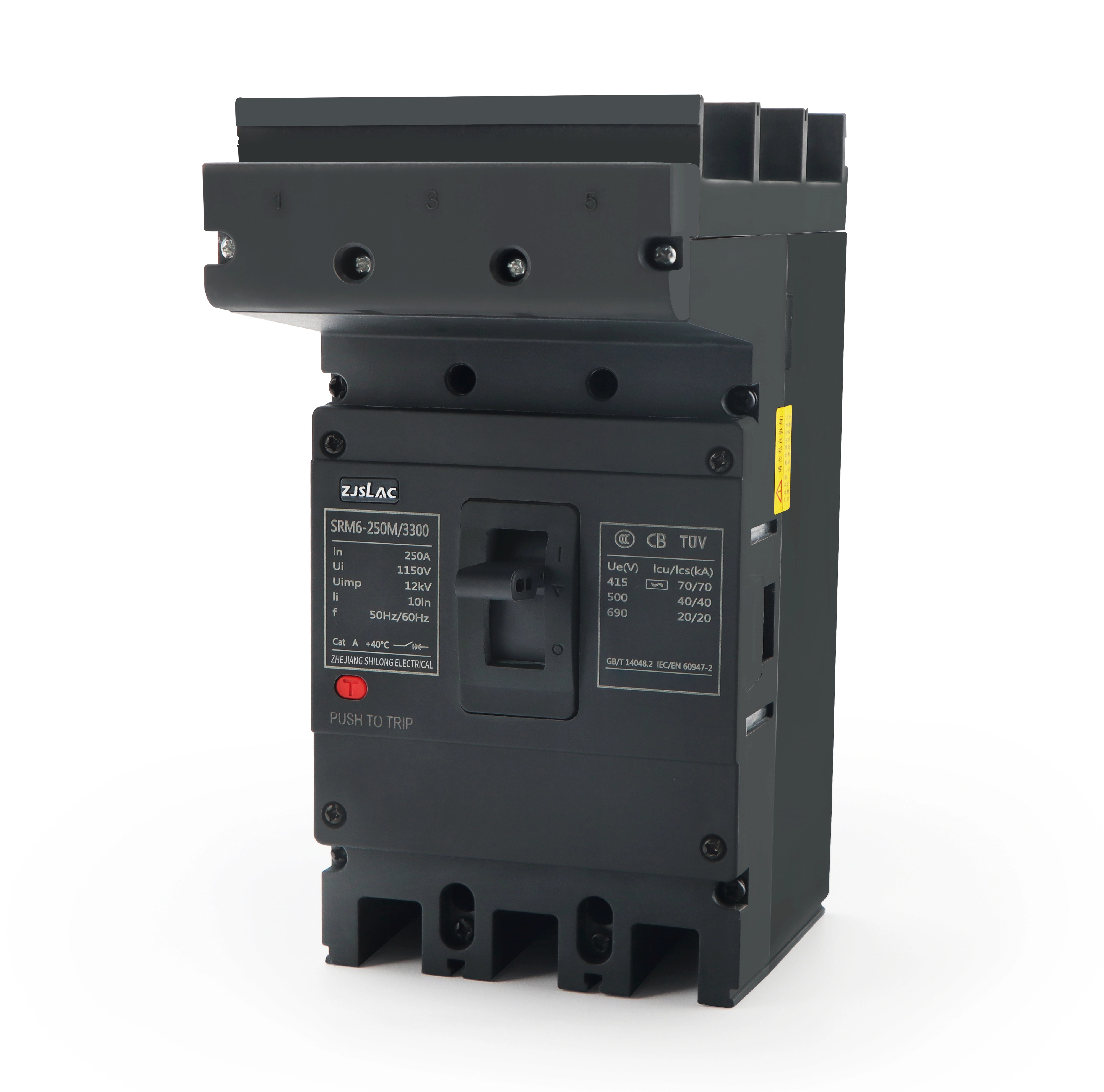

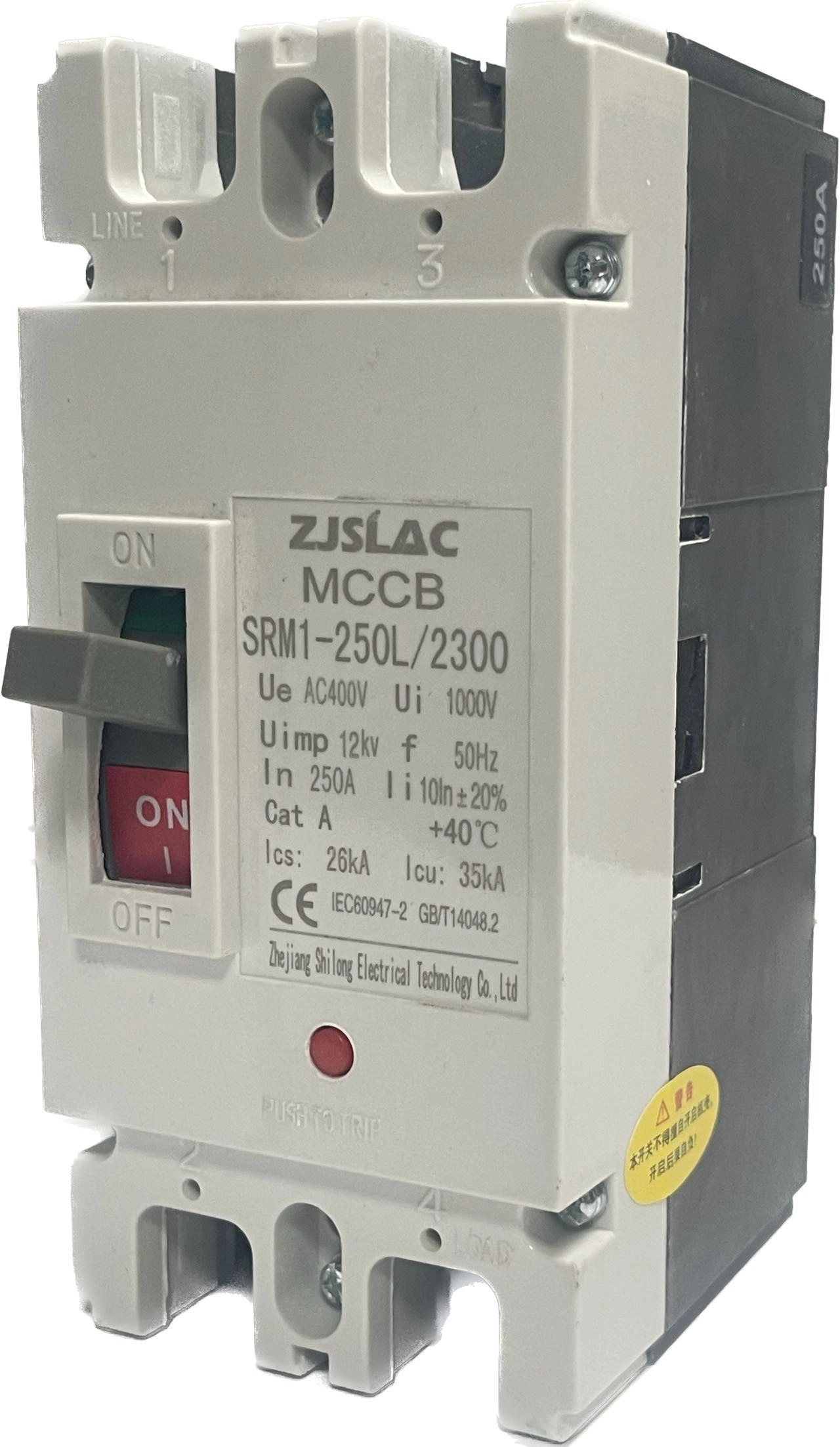

A Disjuntor de caixa moldada (MCCB) é um tipo de dispositivo de proteção elétrica que pode lidar com classificações de corrente mais altas e uma gama mais ampla de tensões. Normalmente usados em ambientes comerciais industriais ou em larga escala, os MCCBs fornecem proteção contra sobrecargas, curtos circuitos e, às vezes, até falhas no solo. O termo "caso moldado " refere -se ao revestimento de plástico resistente que envolve os componentes internos, garantindo a segurança e a durabilidade em condições adversas.
Classificações atuais: Varia de 100 a até 2500 A ou mais.
Configurações de viagem ajustáveis: Permite a personalização para atender aos requisitos de carga específicos.
Unidades de viagem magnética ou eletrônica térmica: Oferece flexibilidade e proteção aprimorada.
Alta capacidade de interrupção: Adequado para circuitos onde as correntes de falha podem ser altas.
Construção robusta: Projetado para suportar altos tensões mecânicas e térmicas.
Os MCCBs são normalmente encontrados em placas de distribuição de energia, painéis de controle industrial e sistemas de proteção ao gerador. Devido à sua ampla ajuste e alta capacidade de ruptura, eles são ideais para ambientes exigentes.
Por outro lado, a Disjuntor em miniatura (MCB) é um dispositivo compacto projetado para aplicações de baixa corrente, como instalações comerciais residenciais e leves. Esses disjuntores protegem os circuitos de sobrecarga e curtos circuitos, mas operam em faixas de corrente e tensão muito mais baixas em comparação com MCCBS.
Classificações atuais: Normalmente de 0,5 a 125 A.
Configurações de viagem fixa: Nenhum ajuste manual disponível.
Design compacto: Se encaixa facilmente em painéis comerciais domésticos ou pequenos.
Menor capacidade de quebra: Adequado para sistemas com correntes de falha limitadas.
Econômico: Menos caro que o MCCBS para cenários de baixa carga.
Os MCBs são comumente instalados em circuitos de iluminação, pontos de plugue e aparelhos elétricos de baixa carga. Eles são fáceis de usar, sem manutenção e fornecem resposta rápida durante falhas.
Para visualizar claramente as diferenças entre MCCBs e MCBs, aqui está uma comparação direta com base em parâmetros críticos:
| Recurso | MCCB (disjuntor de caixa moldada) | MCB (disjuntor em miniatura) |
|---|---|---|
| Classificação atual | 100 A - 2500 A | 0,5 A - 125 A |
| Configurações de viagem | Adjustable | Fixo |
| Capacidade de interrupção | Alto (até 100 ka) | Baixo a moderado (até 10 ka) |
| Aplicativo | Industrial, Comercial | Residencial, pequeno comercial |
| Tamanho | Maior | Compactar |
| Custo | Mais alto | Mais baixo |
| Tecnologia de viagem | Térmico magnético / eletrônico | Térmico-magnético |
| Redefinir tipo | Manual ou automático | Manual |
| Escopo de proteção | Sobrecarga, curto -circuito, falha no solo (em alguns casos) | Sobrecarga e curto -circuito apenas |
Compreender essas distinções é crucial para selecionar o disjuntor apropriado para o seu aplicativo. Agora, vamos nos aprofundar em cenários práticos para determinar qual tipo é melhor para suas necessidades específicas.
Se o seu projeto envolver distribuição de alta potência, Proteção ao motor, ou Sistemas de automação industrial, um MCCB É quase sempre a escolha superior. Sua versatilidade e adaptabilidade o tornam indispensável para ambientes onde as condições de carga podem variar e onde as configurações precisas de viagem são necessárias para proteger equipamentos valiosos.
Fábricas e linhas de produção com máquinas pesadas.
Edifícios comerciais onde as cargas flutuam em diferentes áreas.
Sistemas de energia renovável (por exemplo, fazendas solares) com altas correntes CC.
Data centers com necessidades de energia complexas e equipamentos sensíveis.
Painel de distribuição principal em grandes infra -estruturas.
McCBs também permitem Seletividade e coordenação, que são críticos em sistemas de energia em camadas. Nas redes elétricas em larga escala, é essencial garantir que apenas a seção com defeito esteja desconectada, deixando o restante do sistema operacional-um recurso de MCCBs se destacando.
Além disso, o MCCBS pode ser adaptado com acessórios como viagens de derivação, liberações de subtensão e contatos auxiliares para aprimorar a funcionalidade e integrar -se aos sistemas de automação.
Para ambientes mais simples e de carga inferior, Os MCBs fornecem um excelente equilíbrio de segurança, conveniência e acessibilidade. Eles são mais adequados para ambientes domésticos e pequenos escritórios, onde as correntes de falha são relativamente baixas e as restrições de espaço são uma preocupação.
Edifícios residenciais - Proteção do circuito para luzes, ventiladores, soquetes.
Pontos de venda - Desaparadeiras, luzes e pequenos aparelhos.
Instalações de pequenos escritórios - Proteção de estações de trabalho, ACS e sistemas de iluminação.
Instituições educacionais -salas de aula, laboratórios e áreas de uso geral.
Sub-circuitos - agindo como proteções individuais sob um quebra -mar.
Uma das vantagens mais fortes do MCBS é a sua capacidade de plug-and-play. O tamanho compacto e a compatibilidade de montagem de trilho DINE tornam a instalação rápida e fácil. Além disso, eles exigem manutenção mínima e são facilmente substituíveis.
Os MCBs também oferecem uma desconexão rápida durante as falhas, minimizando as chances de danos a dispositivos a jusante. No entanto, eles não fornecem a personalização ou recursos de proteção mais amplos do MCCBS, o que os torna inadequados para aplicações de alta potência.
A escolha entre um MCCB e um MCB não deve se basear apenas em custo ou familiaridade. Existem fatores específicos que você deve avaliar:
Se sua configuração elétrica envolver motores grandes, elementos de aquecimento ou equipamentos pesados, o MCCBS é a escolha lógica. Para iluminação padrão e aparelhos eletrônicos, os MCBs são adequados.
Os MCCBs são mais volumosos e podem exigir mais espaço em seu painel de controle. Por outro lado, os MCBs são compactos e mais adequados para aplicações com restrição de espaço.
Altos níveis de corrente de falha exigem alta capacidade de interrupção. Se é provável que seu sistema experimente tais eventos, o MCCBS fornecerá melhor garantia de segurança.
Para sistemas que crescerão ou evoluirão ao longo do tempo, MCCBS Ofereça maior flexibilidade por meio de configurações ajustáveis e compatibilidade com acessórios.
Os MCBs são tipicamente mais baratos e, portanto, mais adequados para projetos sensíveis ao orçamento. No entanto, o compromisso de segurança por custo nunca é aconselhável, especialmente em ambientes industriais.
Depende do tamanho do painel e do requisito de carga. Os MCCBs exigem mais espaço e lidam com correntes mais altas. Verifique se o painel e a fiação são compatíveis antes da substituição.
Não necessariamente. Ambos usam mecanismos de viagem magnética térmica, mas os MCCBs oferecem configurações ajustáveis, permitindo ajuste mais preciso da proteção.
Ambos são seguros dentro da faixa pretendida de aplicação. Os MCCBs são mais seguros em ambientes de alta carga devido à maior capacidade de interrupção e resistência térmica.
Os MCCBs têm uma longa vida útil, geralmente até 20 anos com manutenção regular. Seus componentes são projetados para durabilidade sob operação frequente.
Somente em sub-circuitos ou pequenas cargas auxiliares. Para proteção primária nas configurações industriais, o MCCBS é mais apropriado.
Ambos MCCBS e MCBS são componentes vitais em sistemas de distribuição elétrica, cada um com vantagens distintas. Sua seleção deve ser conduzida por demanda de carga, Requisitos de segurança, restrições de espaço, e escalabilidade futura.
Escolha um MCCB Se o seu projeto envolver Altas correntes, Configurações industriais, ou necessidades de proteção personalizáveis.
Opte por um MCB para circuitos comerciais residenciais ou de baixa carga, onde simplicidade, custo e tamanho compacto são prioridades.
Compreender as diferenças e avaliar seus requisitos exclusivos ajudará você a tomar a decisão certa, garantindo o desempenho ideal e a segurança a longo prazo para o seu projeto.
